第十八届中国国际粉末冶金及硬质合金展览会携四大主题展会——中国国际先进陶瓷展览会、上海国际粉体加工与处理展览会、上海国际磁性材料与应用产业链展览会、上海国际增材制造应用技术展览会强势归来，打造新材料与先进制造领域的资源整合平台，重构产业生态，精准触达全产业链资源。将于2026年3月24-26日在国家会展中心（上海）隆重举办。

上海迈科英诺科学仪器有限公司在“检测与质量控制"展馆设有展位（A180），现场也会带来NANOS分析型台式扫描电镜实机展示，同时推出重磅产品——配备EBSD探头版本NANOS，并将展示NANOS在陶瓷及金属材料领域的应用成果及解决方案。还将带来国产电镜制样、透射电镜原位分析及样品转移和扫描电镜原位冷冻及样品转移等多条产品线的设备和解决方案，欢迎各位老师莅临我们展台交流及体验！

诚邀您莅临我司展位！为方便您的参观，请扫描海报中的二维码提前完成信息登记。登记成功后，请妥善保存截图，以便在展会当天前往报到处换取参观证件。

展品速递

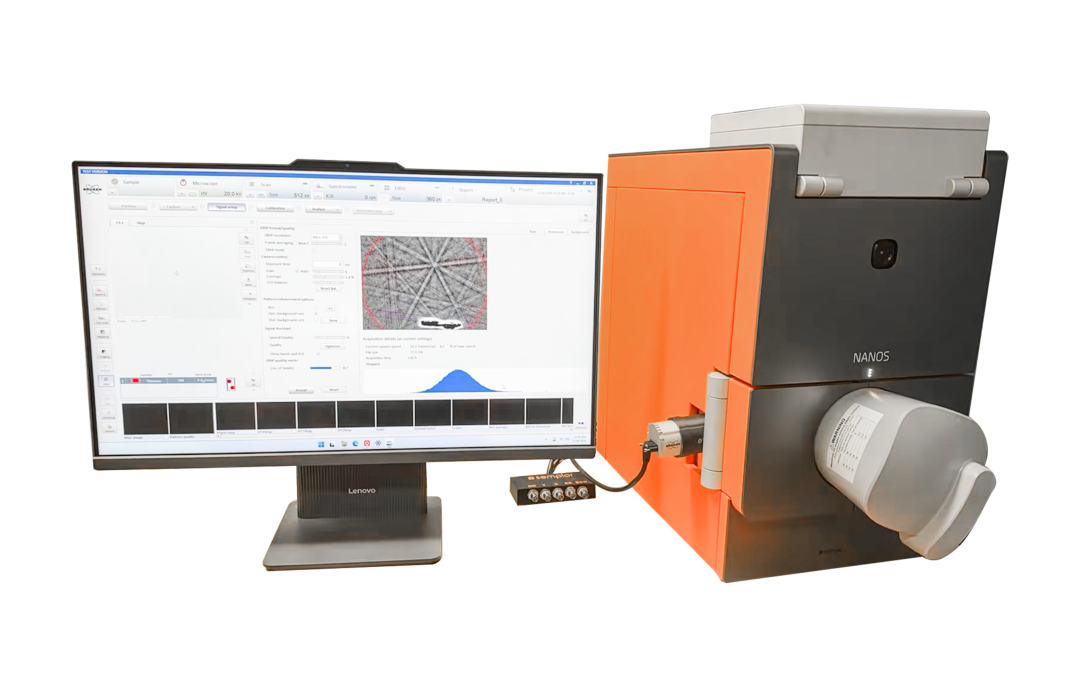

➤分析型台式扫描电子显微镜

Semplor NANOS

产品介绍

Semplor公司型号Nanos系统配备二次电子探测器、四分割背散射电子探测器、EDS能谱探测器及光学导航相机，能够实现形貌、结构以及成分分析。同时独特的高分辨成像（ECO）、大束流分析模式（Bright）及同时兼顾高分辨成像和分析（Medium）三种模式灯丝束流优化，能够将传统钨灯丝寿命从80-100小时延长到1000小时以上，并且得益于自带灯丝对中装置，故而仅需要非预对中钨灯丝即可，大大降低使用成本。加速电压范围覆盖1-20kV，从而具备低电压成像功能，有效降低电子束对样品的辐照损伤，同时能够减少荷电效应，满足电子束敏感材料等应用需求。同时，新款NANOS可以搭载EBSD探头，成功将实验室级的晶体学分析能力融入到便捷式台扫中，大大降低了EBSD技术的使用门槛，为材料科学、工业生产等领域的用户提供了一个在自有实验室即可实现的、高效的综合性微区分析解决方案。

应用案例

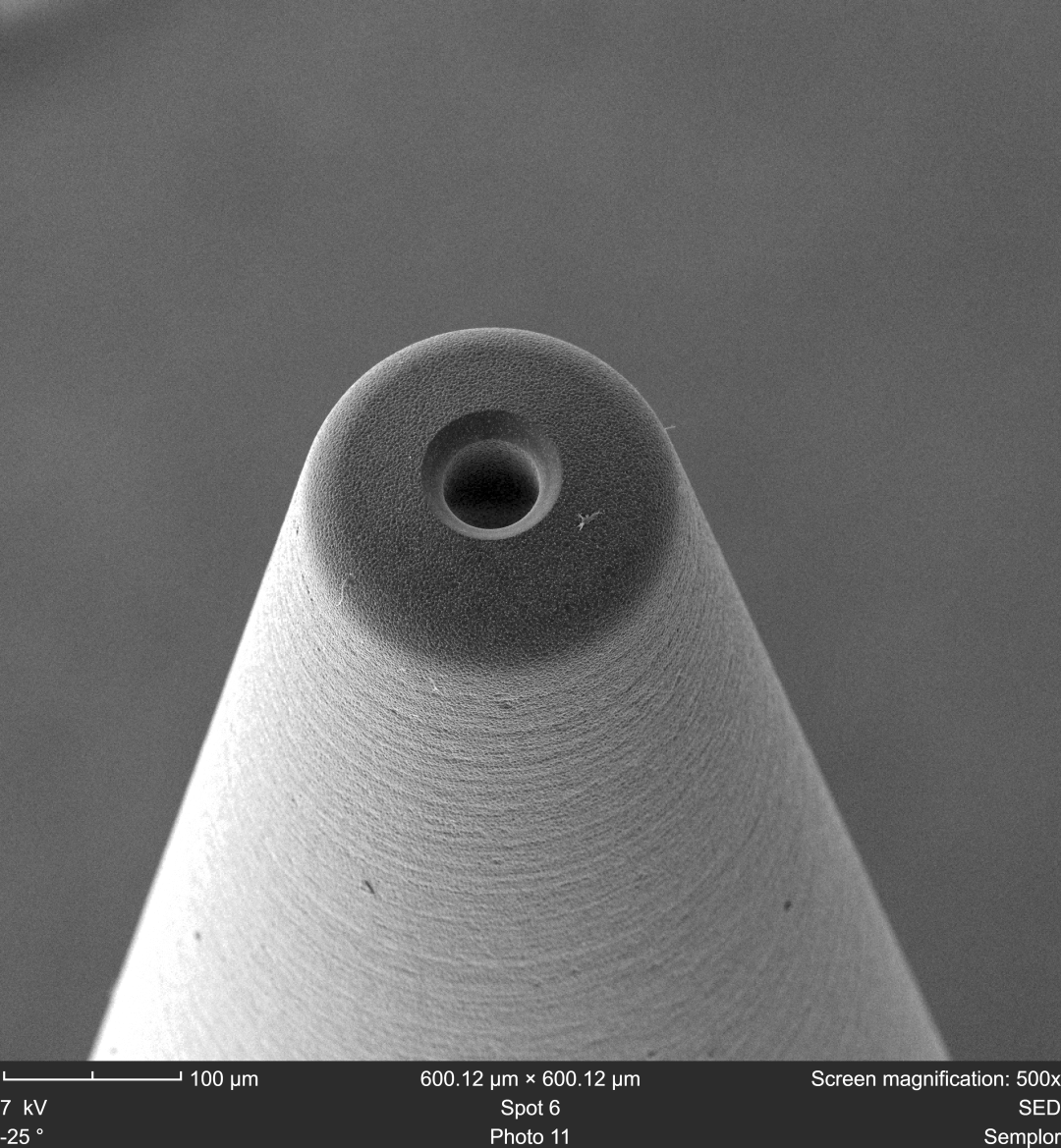

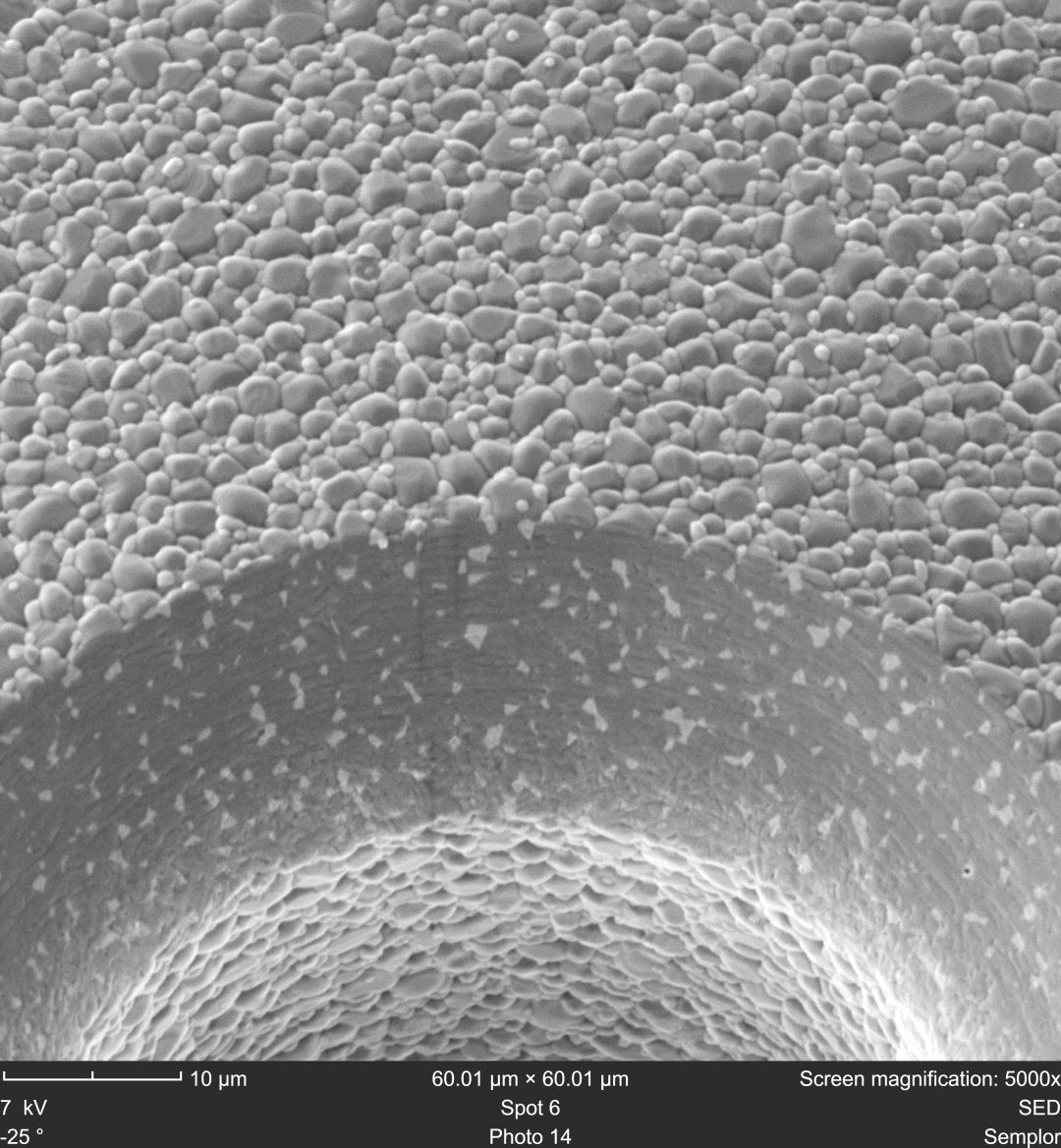

陶瓷劈刀

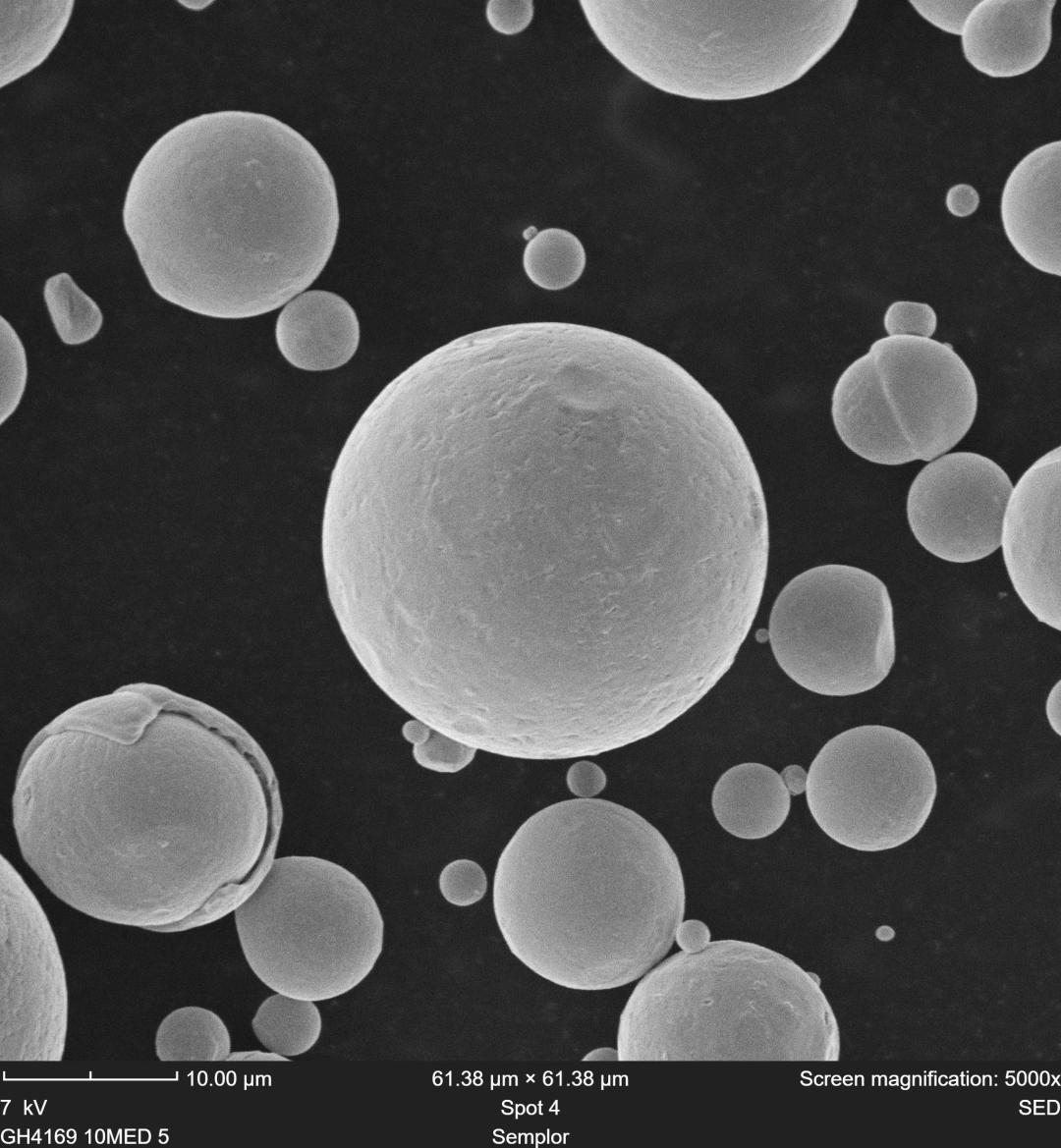

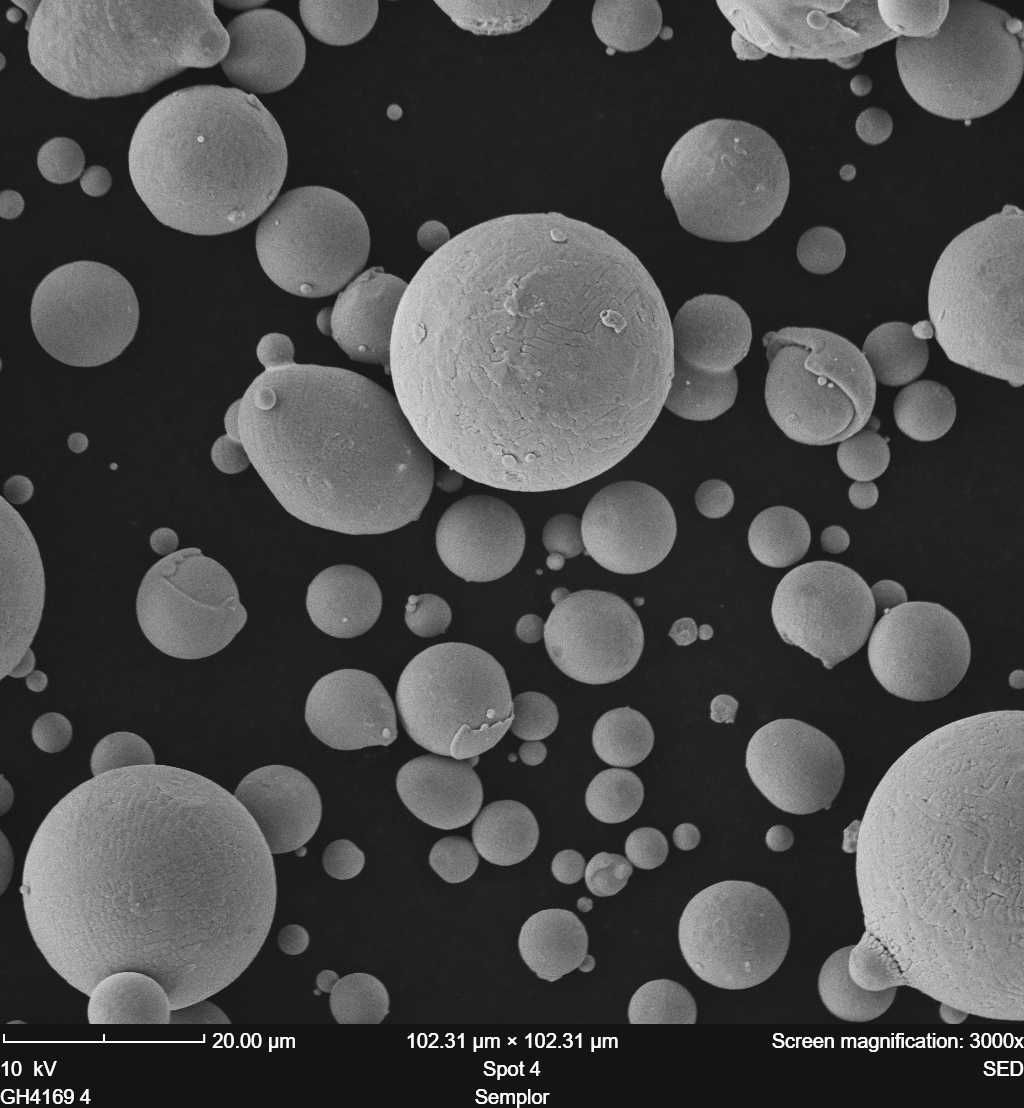

高温合金颗粒

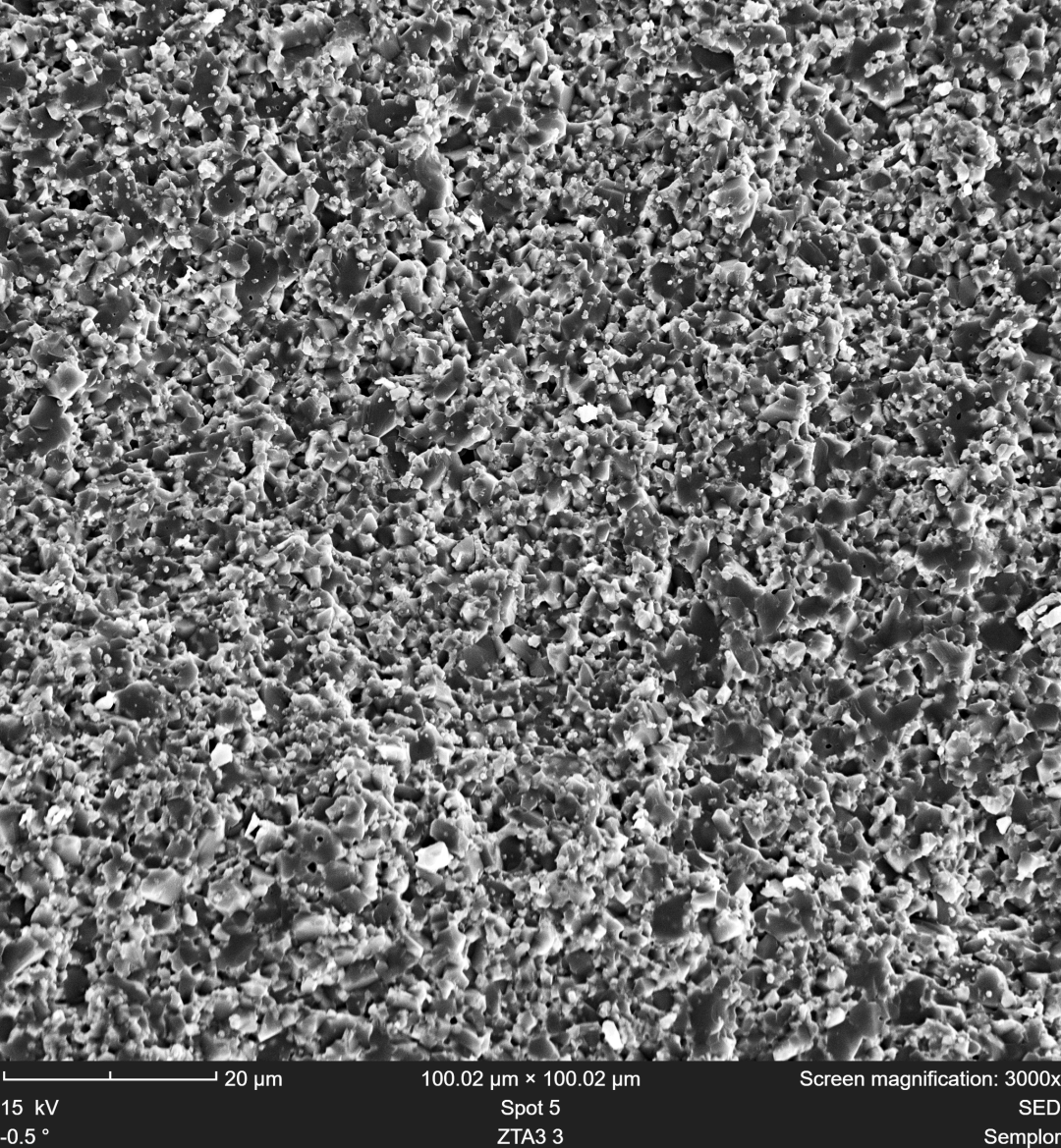

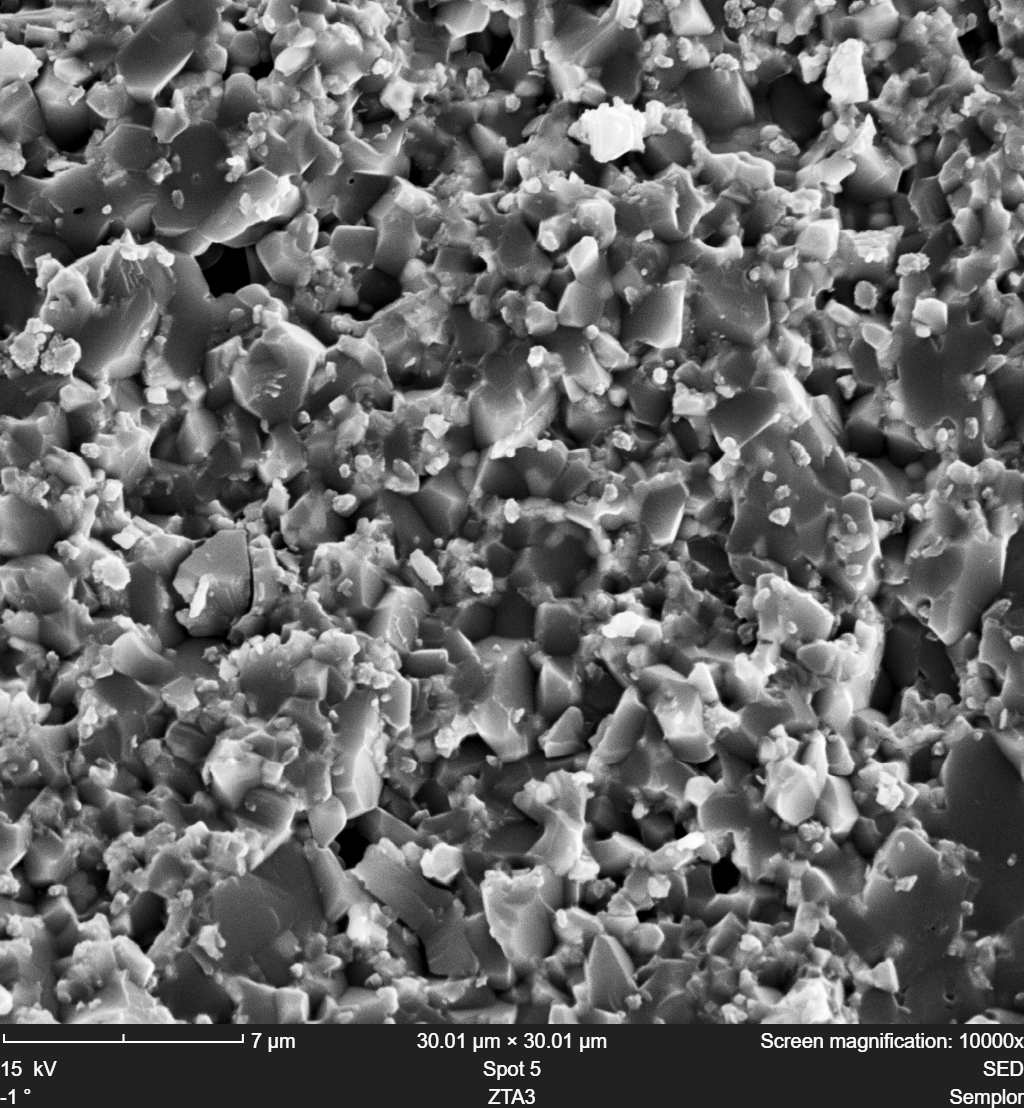

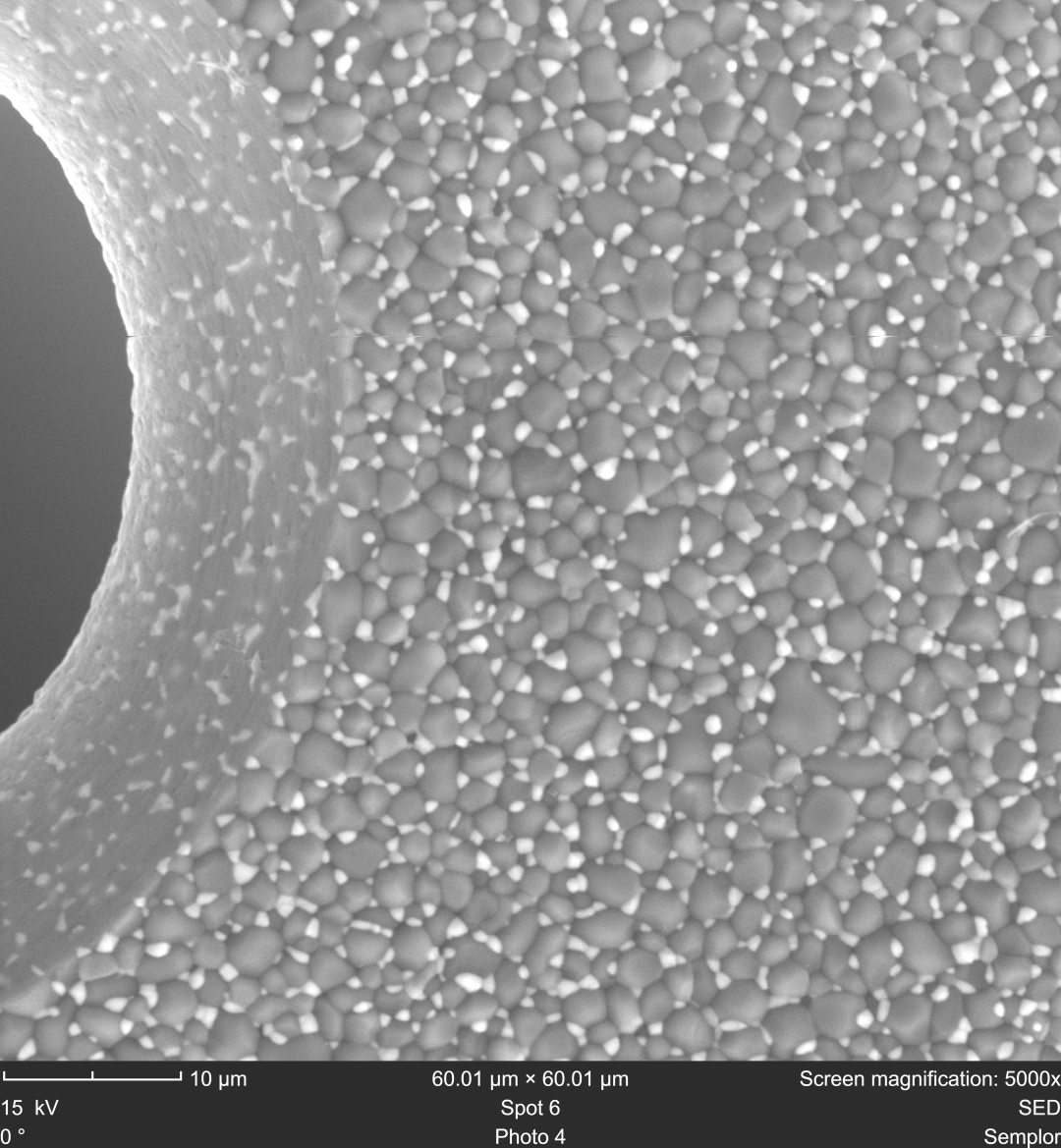

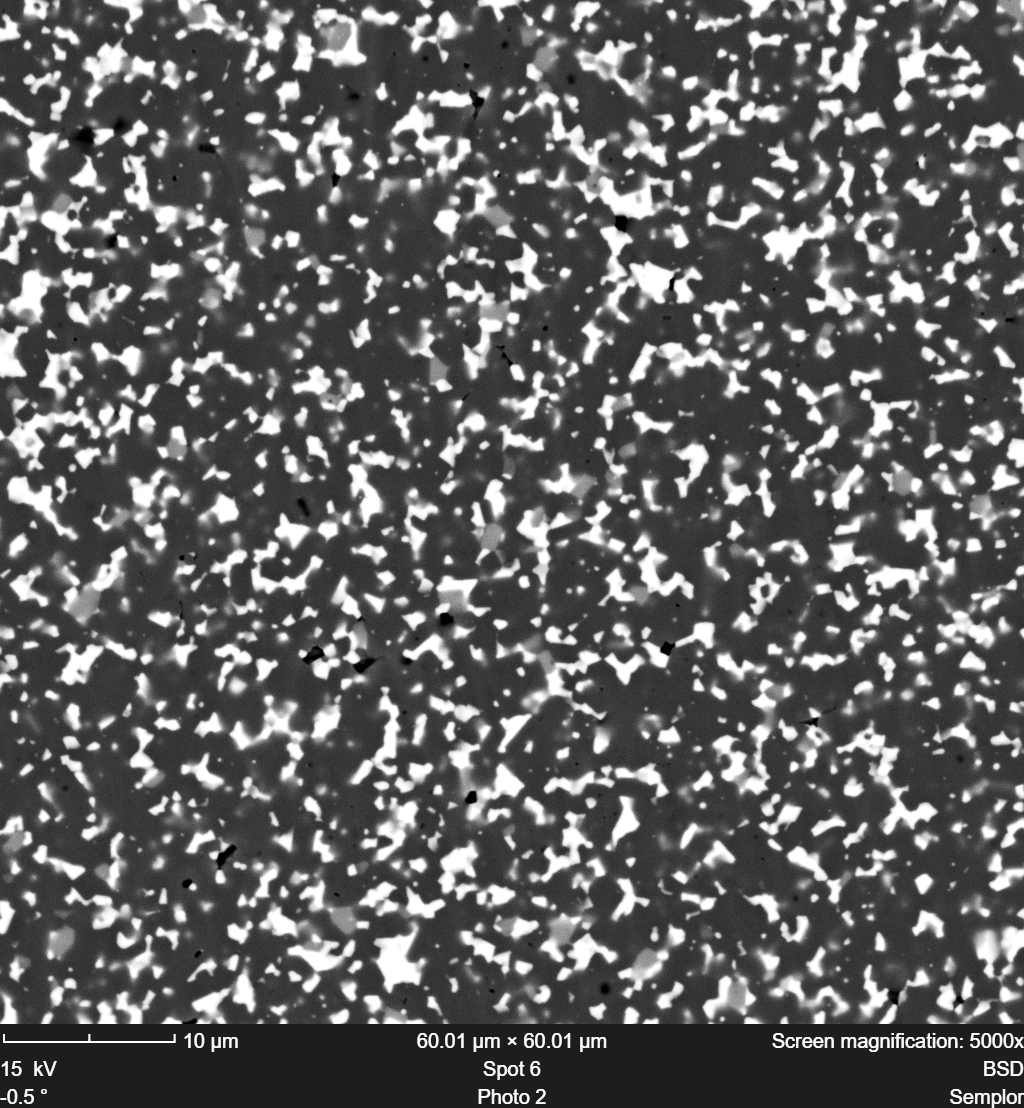

ZTA陶瓷

抛光后

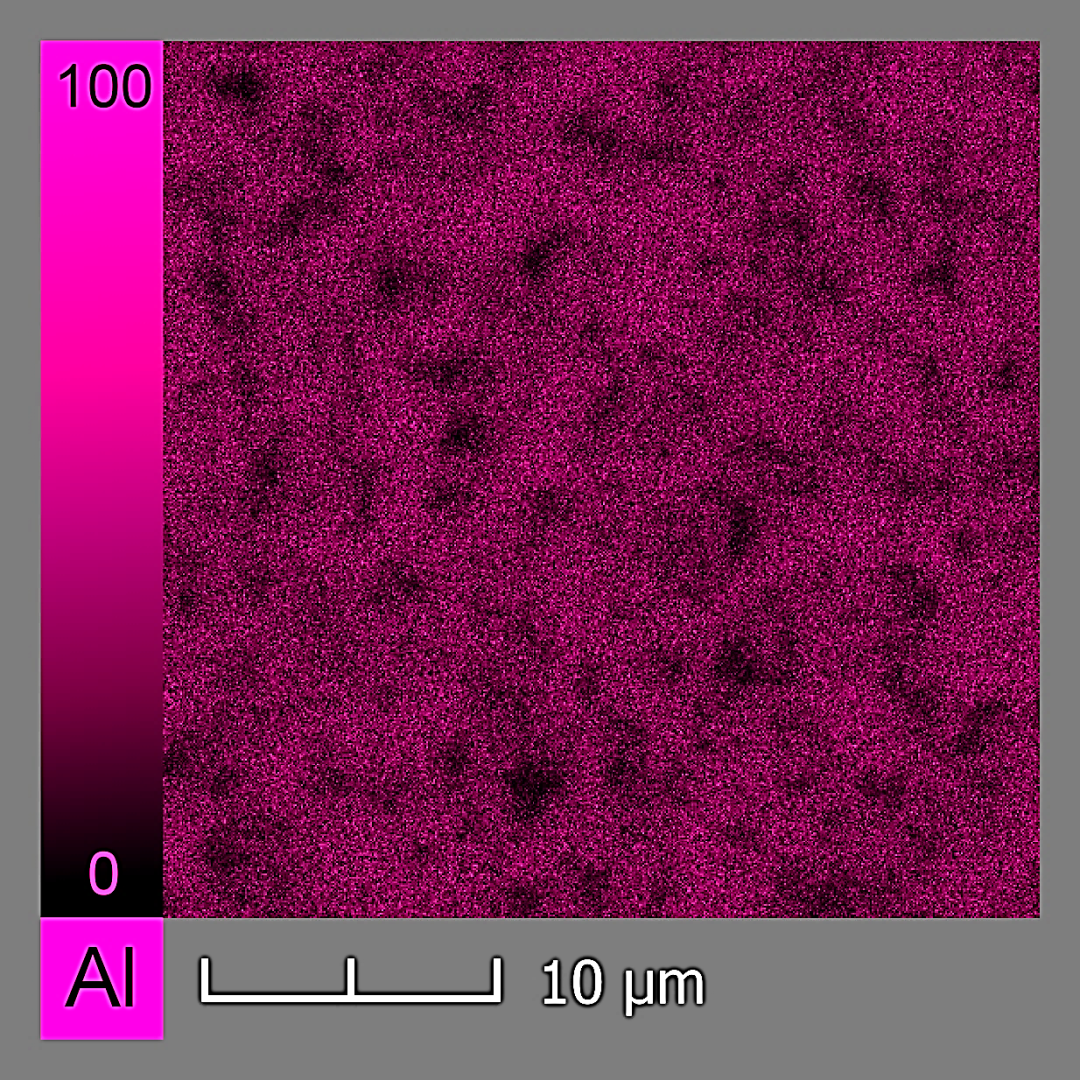

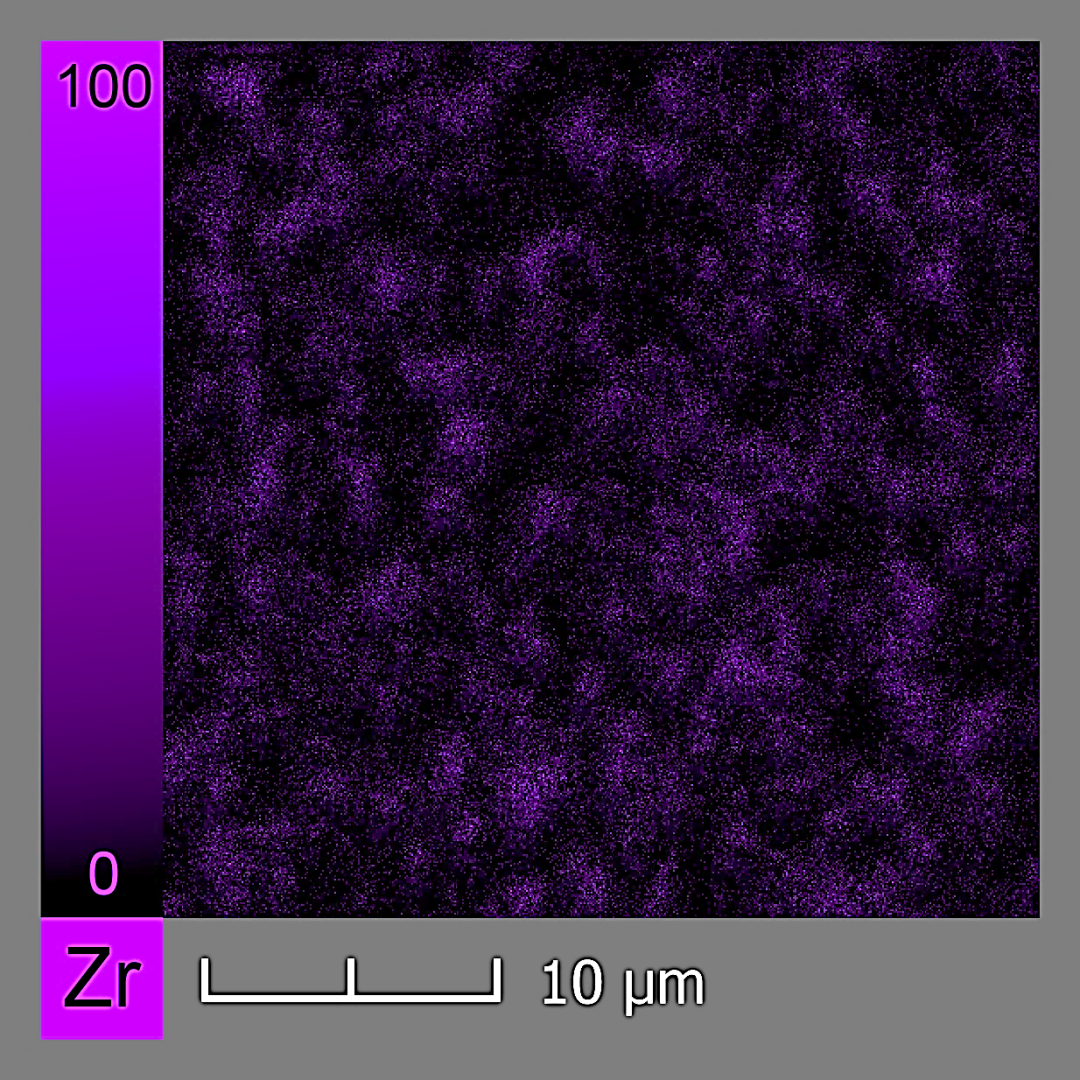

ZTA陶瓷Map

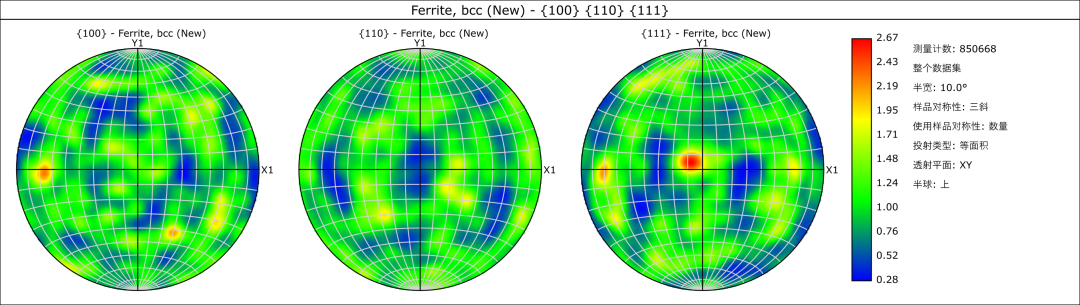

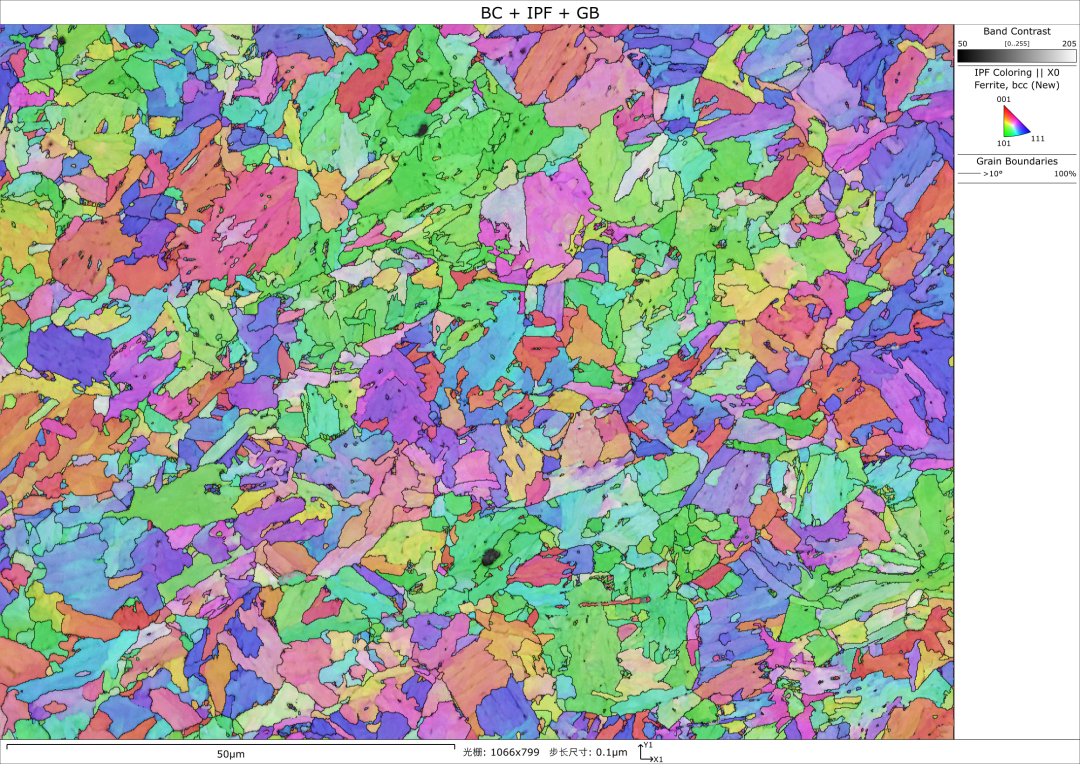

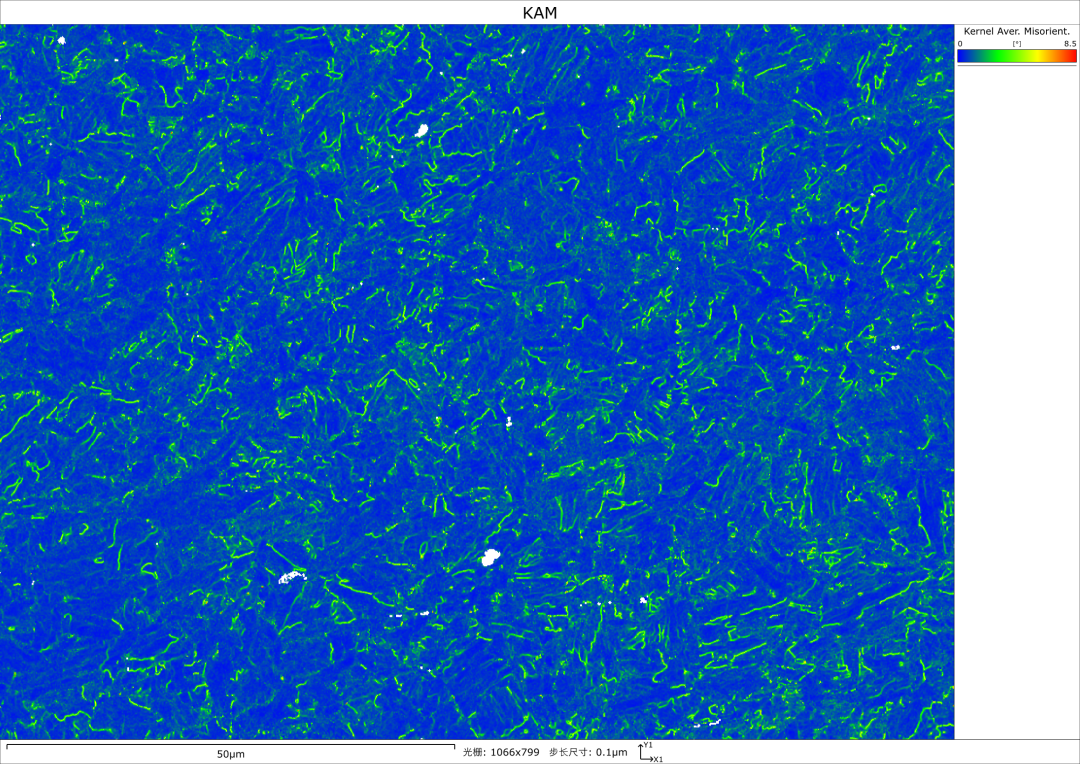

钢EBSD结果

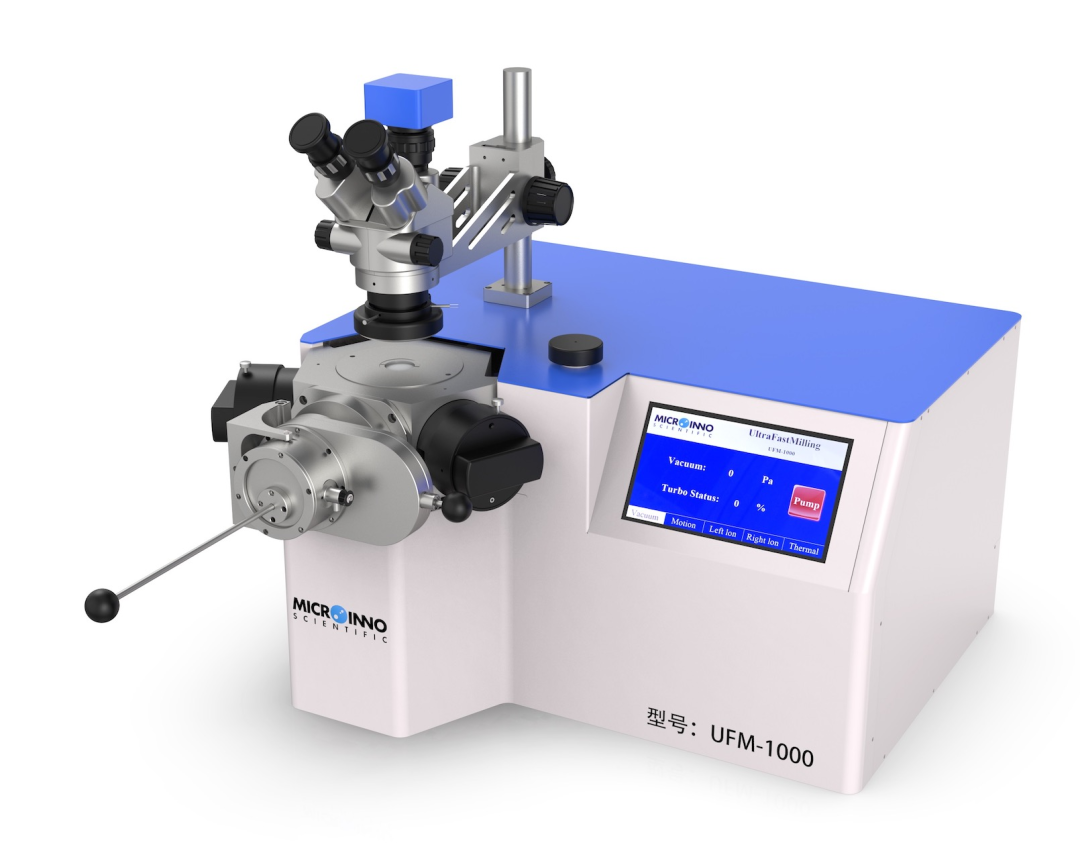

➤离子束切割抛光仪

MicroInno UFM-1000

产品介绍

迈科英诺型号UFM-1000离子束切割抛光仪采用电磁及永磁体结合双聚焦离子枪设计，保证足够大的抛光面积的同时兼顾抛光速度，抛光速率达到1mm/Hr（Si@8keV）。配备红外高度检测装置，能够满足不同尺寸样品对位需求，提升设备的利用率。可选配液氮冷台，去除离子束制样的高温对样品的破坏，满足温度敏感材料制样需求。

应用案例

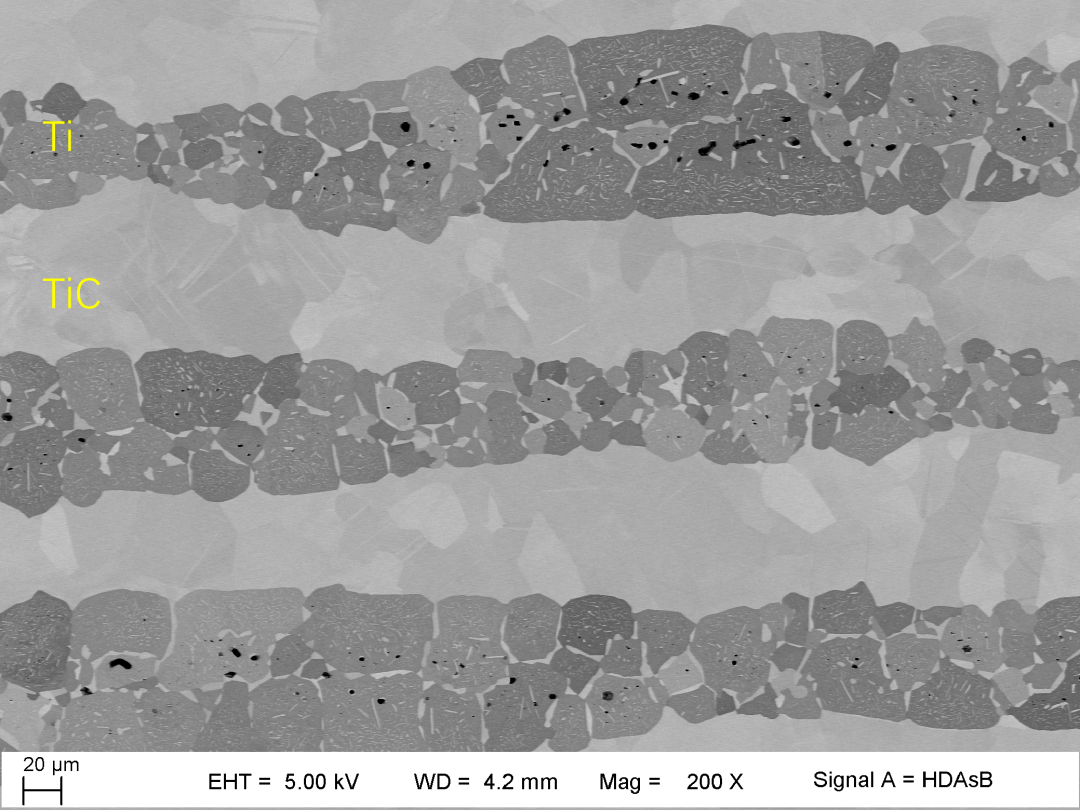

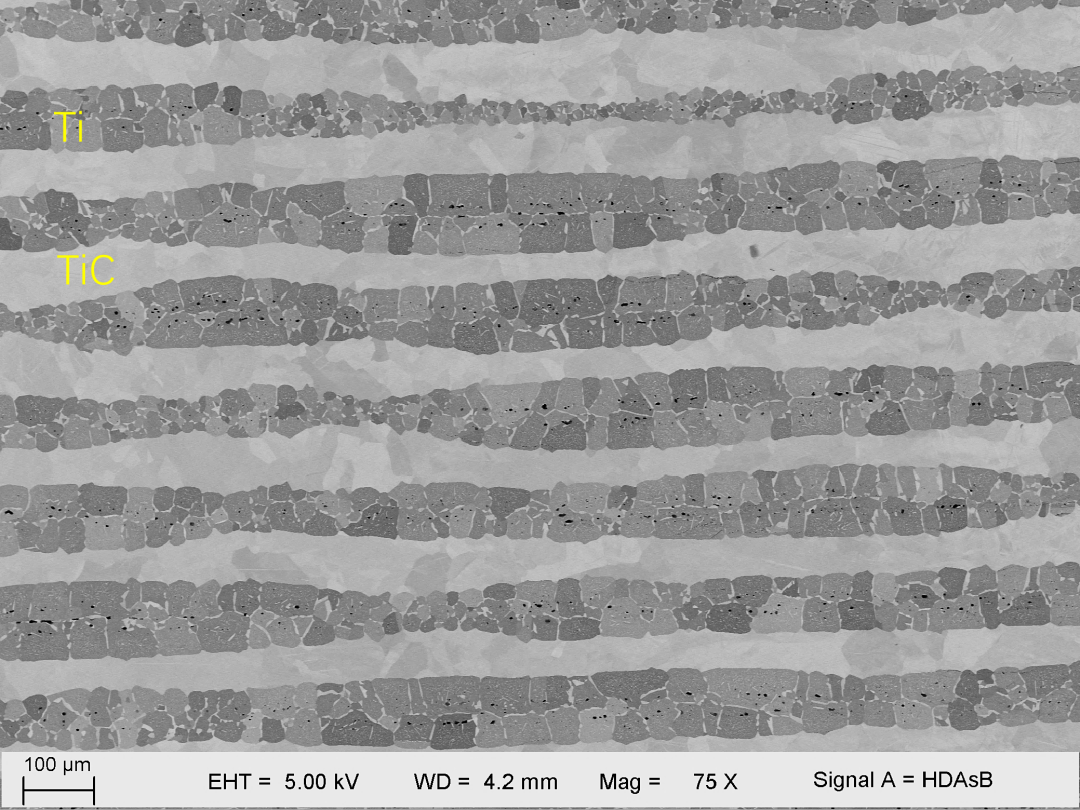

Ti-TiC钛基复合材料

• 离子抛光通过各向同性刻蚀，无应力的将硬相TiC和软相a-Ti基体均匀地削减至同一水平面，可避免机械抛光中的硬相脱落问题，获得纳米级平整的表面。

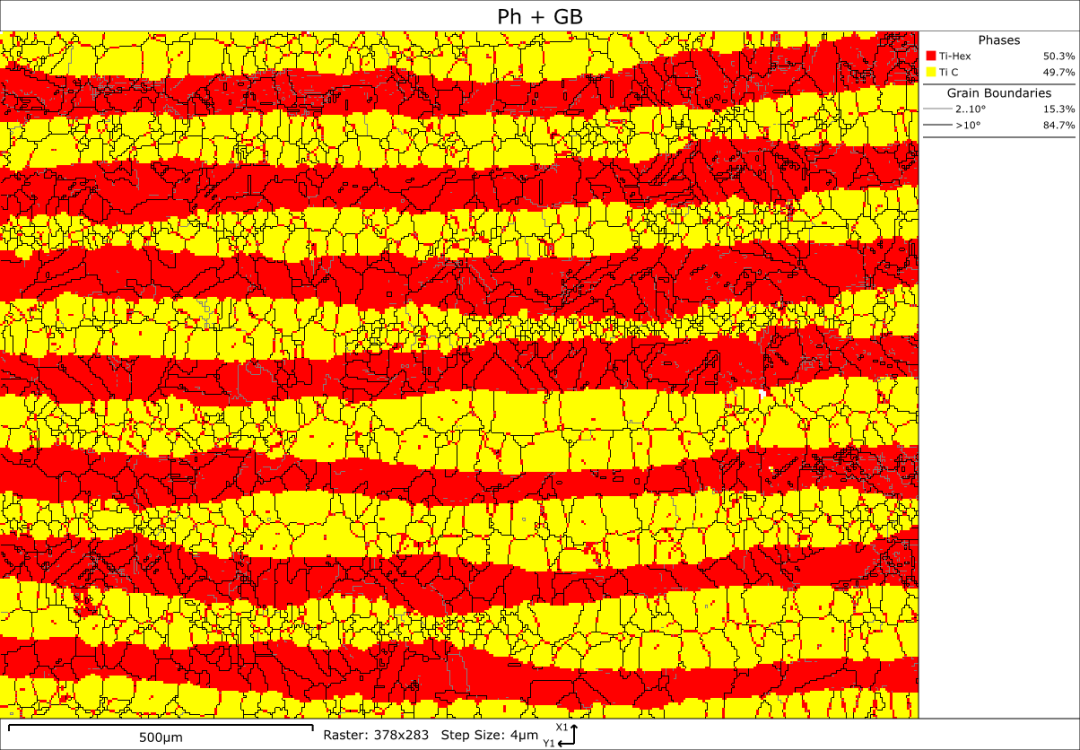

EBSD表征结果

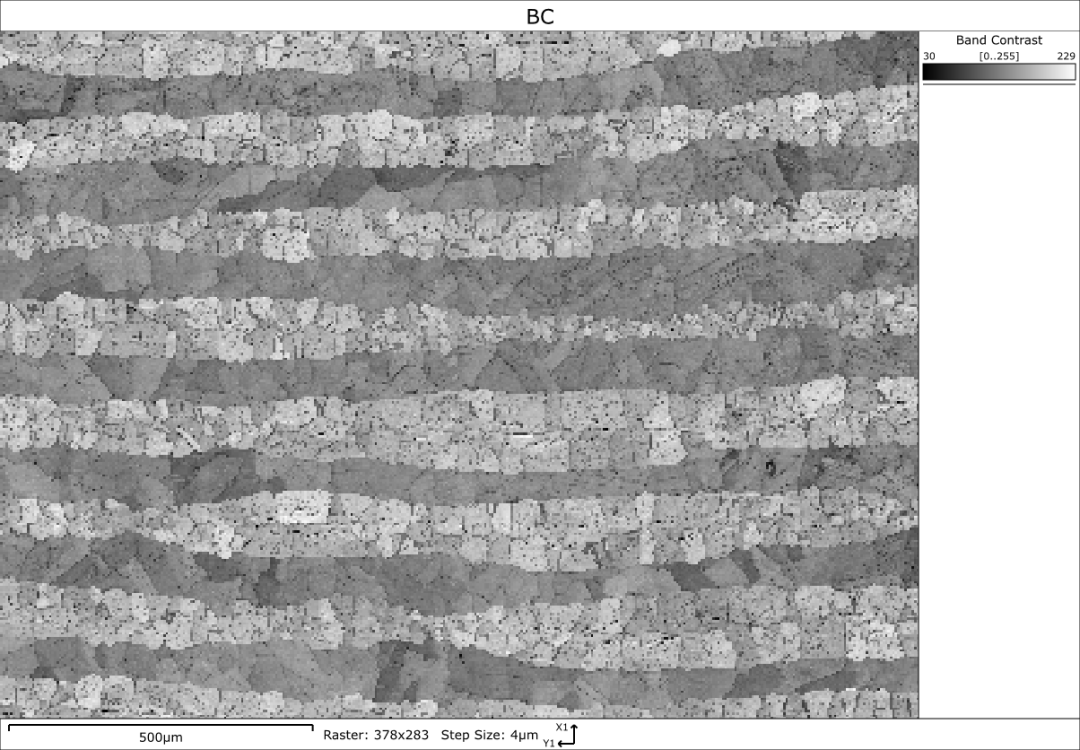

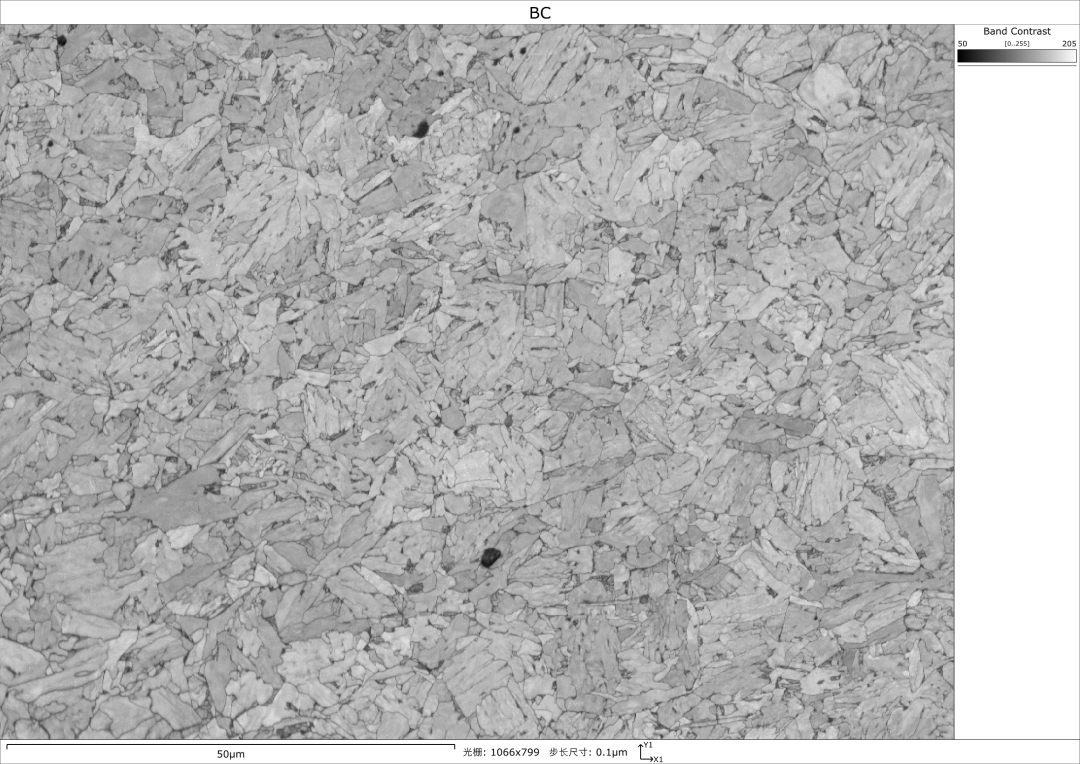

• Band Contrast图整体明亮且均匀的衬度；

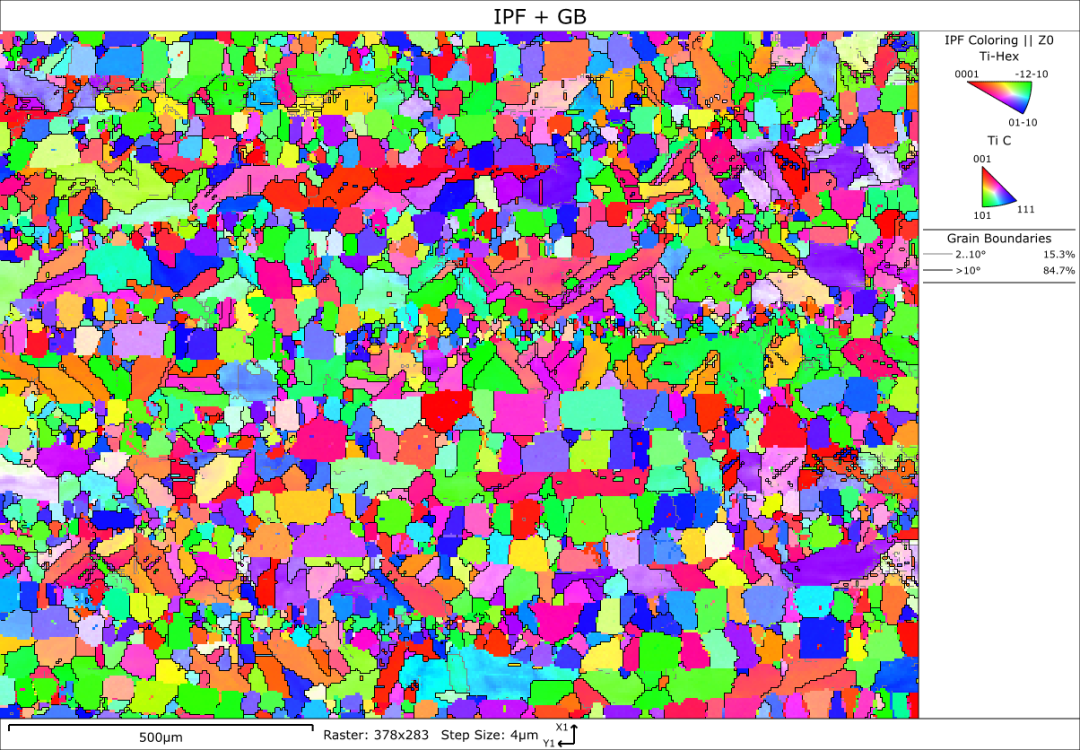

• 在IPF+GB图中，晶界连续、锐利分布，能够同时清晰地显示α-Ti和TiC两相的取向信息。晶界统计显示高角晶界占比高达94.7%，这得益于离子抛光将表面应力损伤层完整的剥离掉。

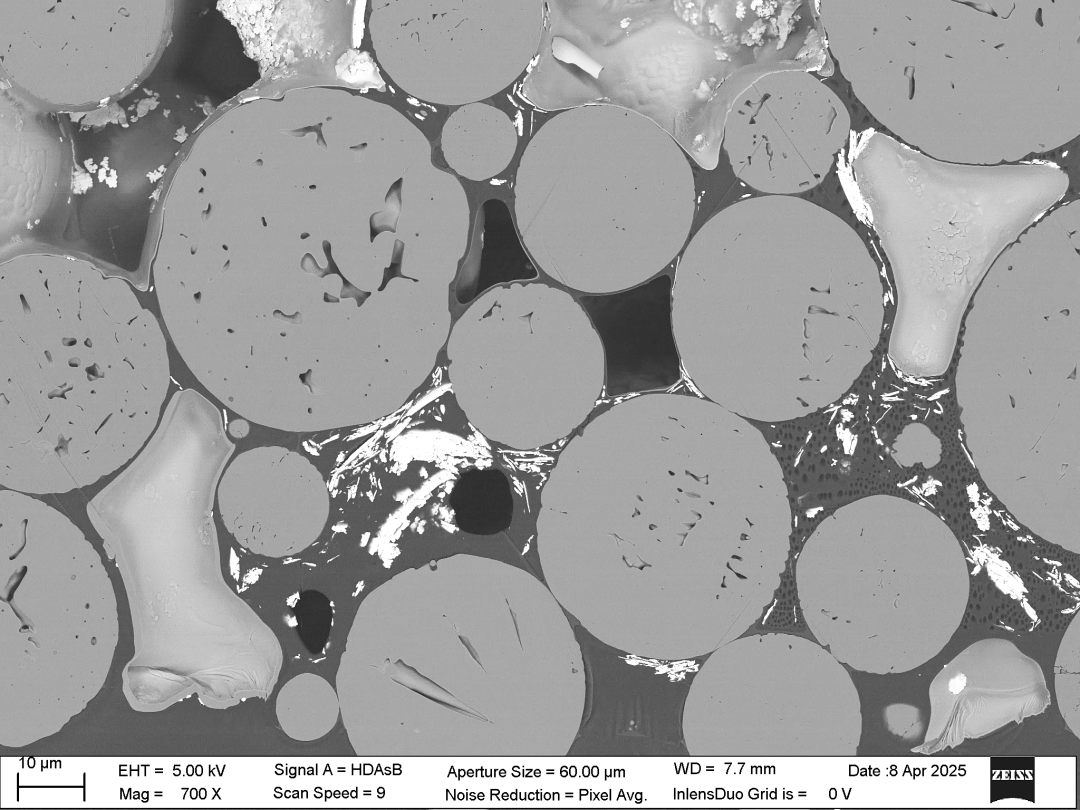

氧化铝陶瓷

• 对于氧化铝陶瓷粉末这类高硬度、脆性、易脱落的粉末材料，氩离子抛光相比机械抛光，可避免机械损伤、颗粒脱落、磨料污染和表面划痕，获得无变形、无污染、超平整的真实截面，显著提升 SEM、EDS、EBSD 等微观表征的准确性与可靠性。

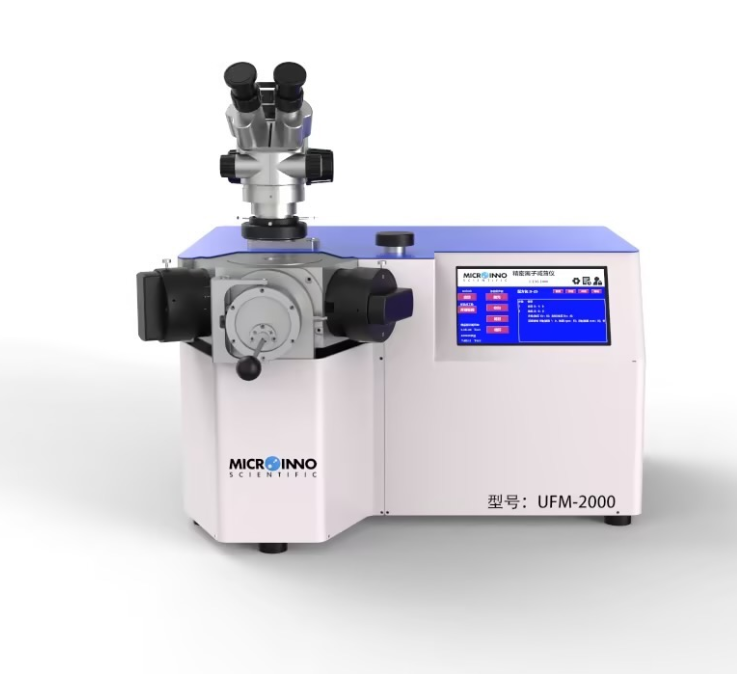

➤精密离子减薄仪

MicroInno UFM-2000

产品介绍

迈科英诺型号UFM-2000精密离子减薄仪采用电磁及永磁体结合双聚焦离子枪设计，高电压离子束散开获得更大薄区，低电压汇聚提高精修效率。可选配液氮冷台，去除离子束制样高温带来的相变、缺陷迁移、优先减薄等人为干扰，满足温度敏感材料制样需求。

应用案例

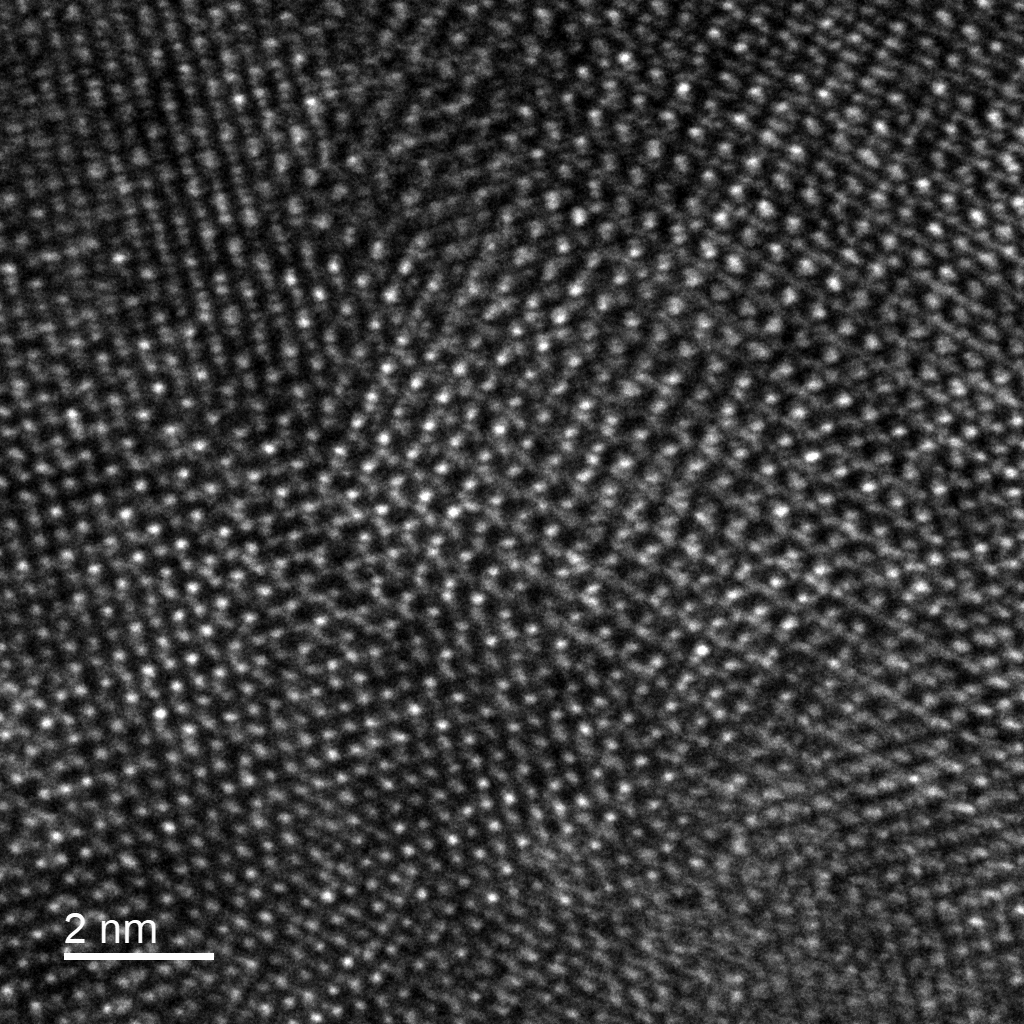

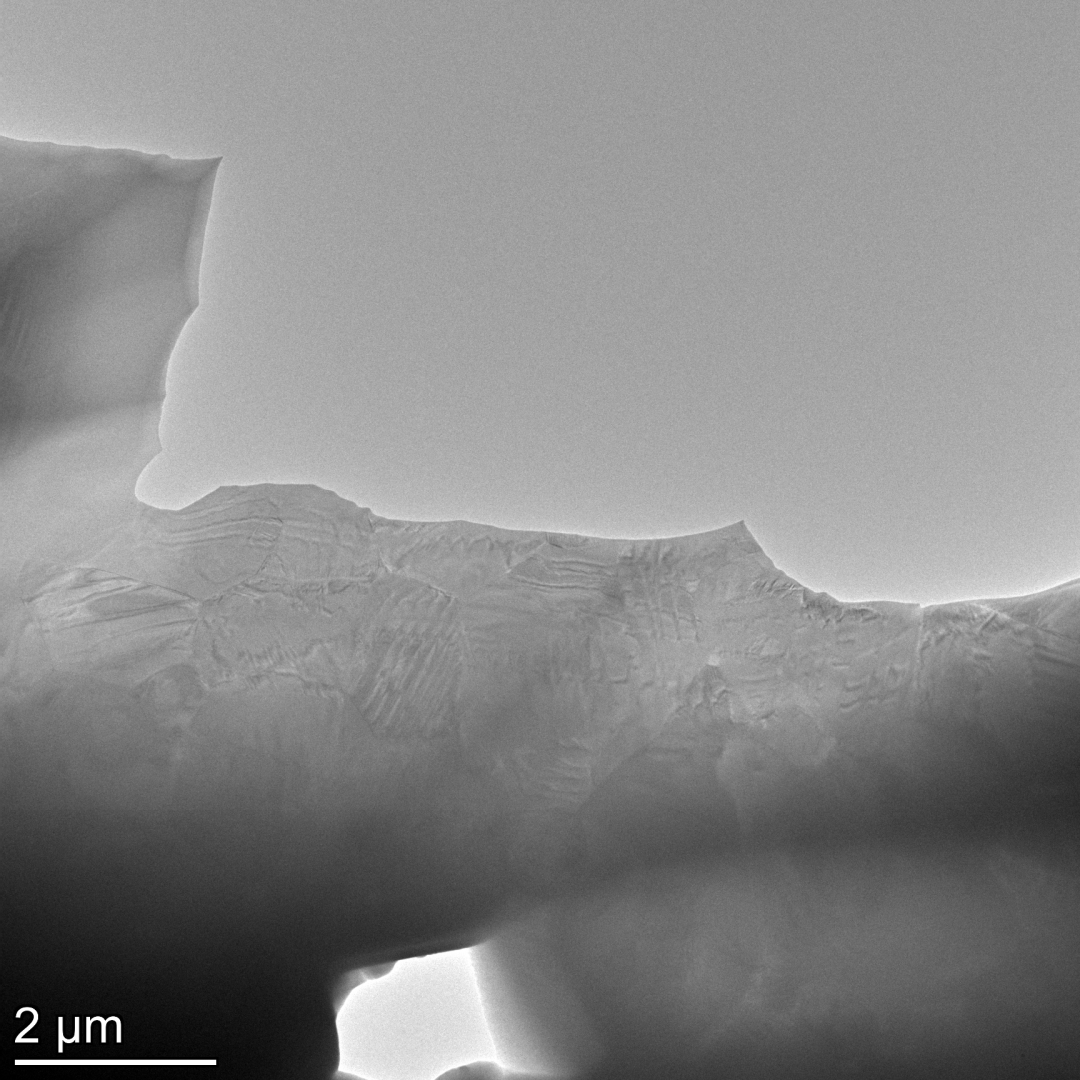

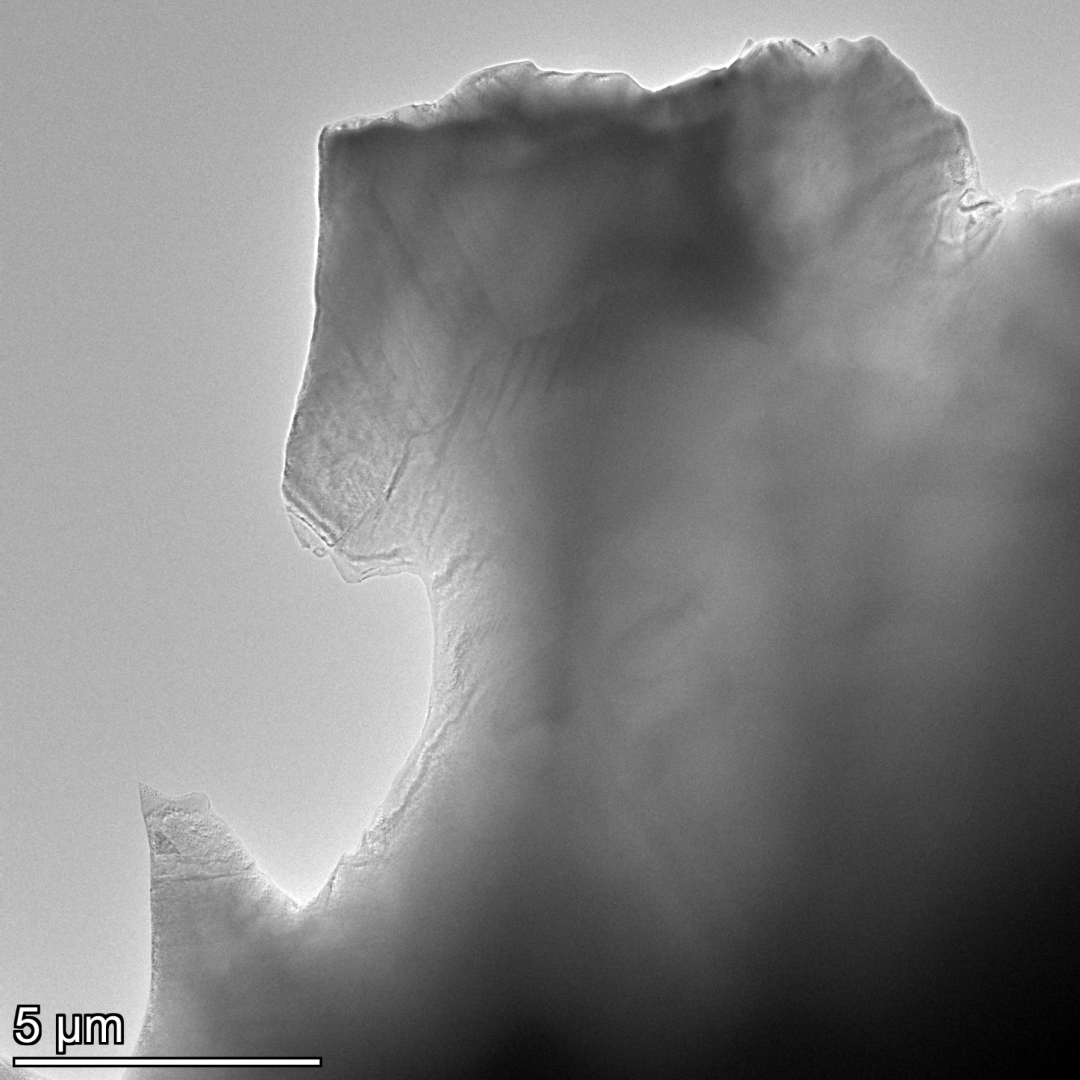

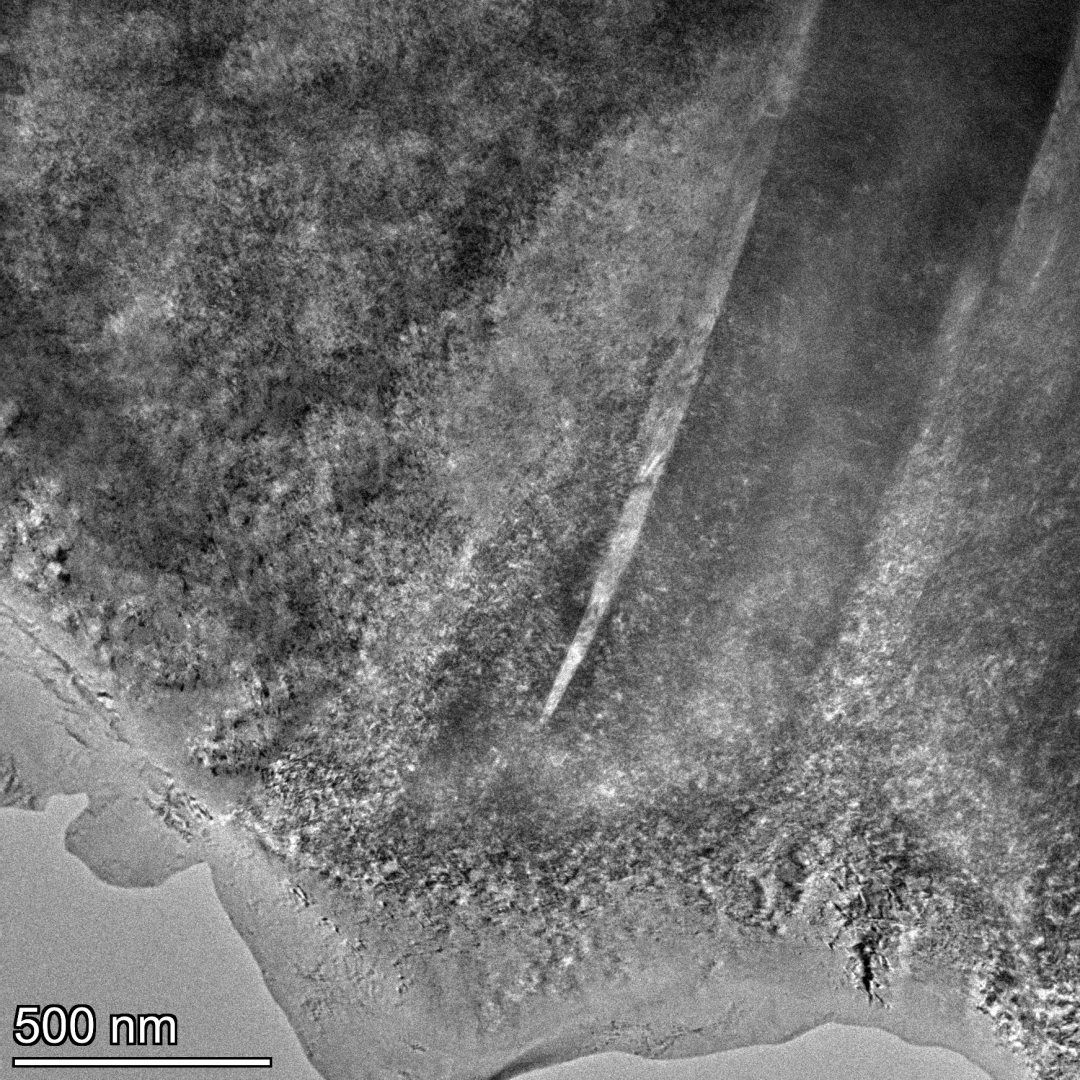

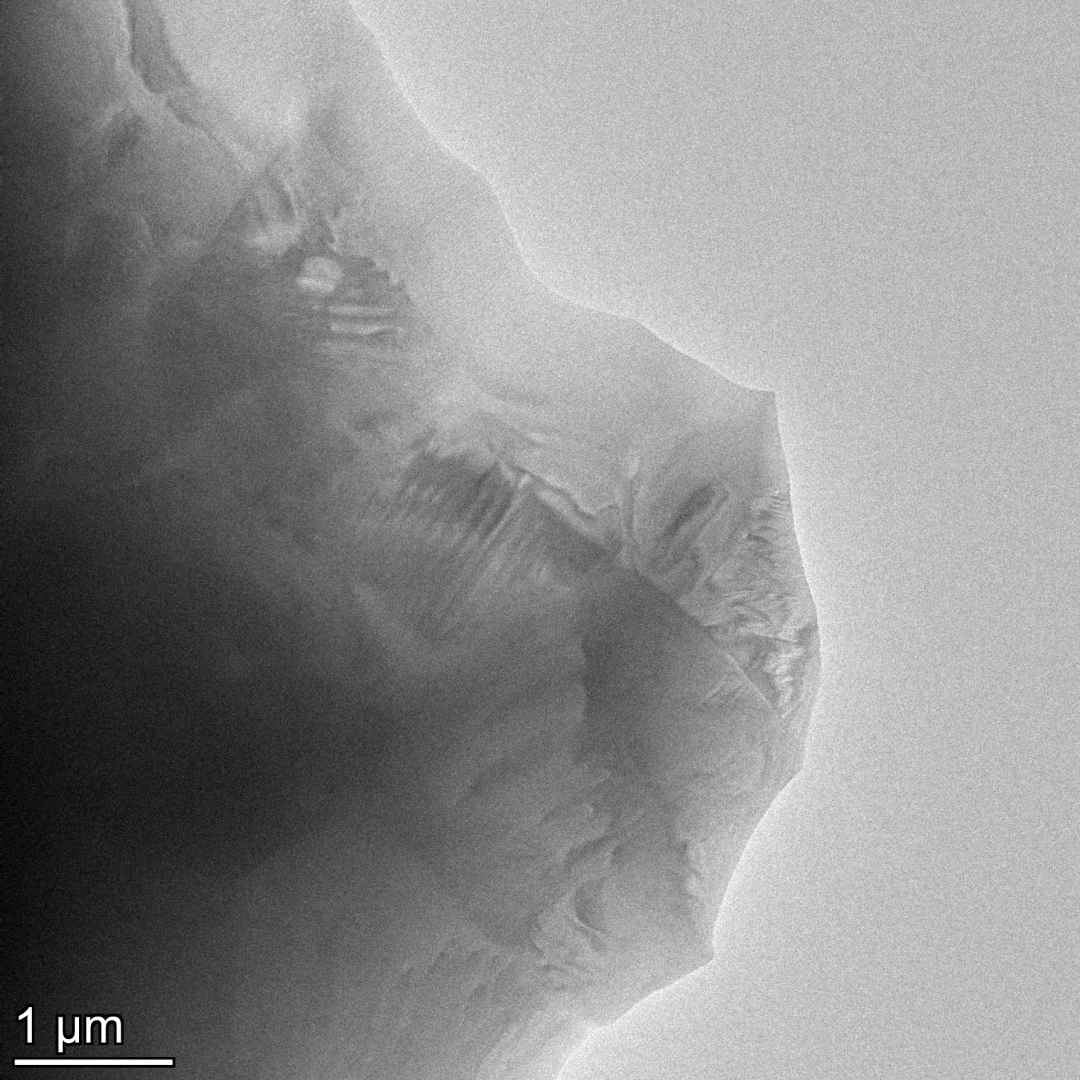

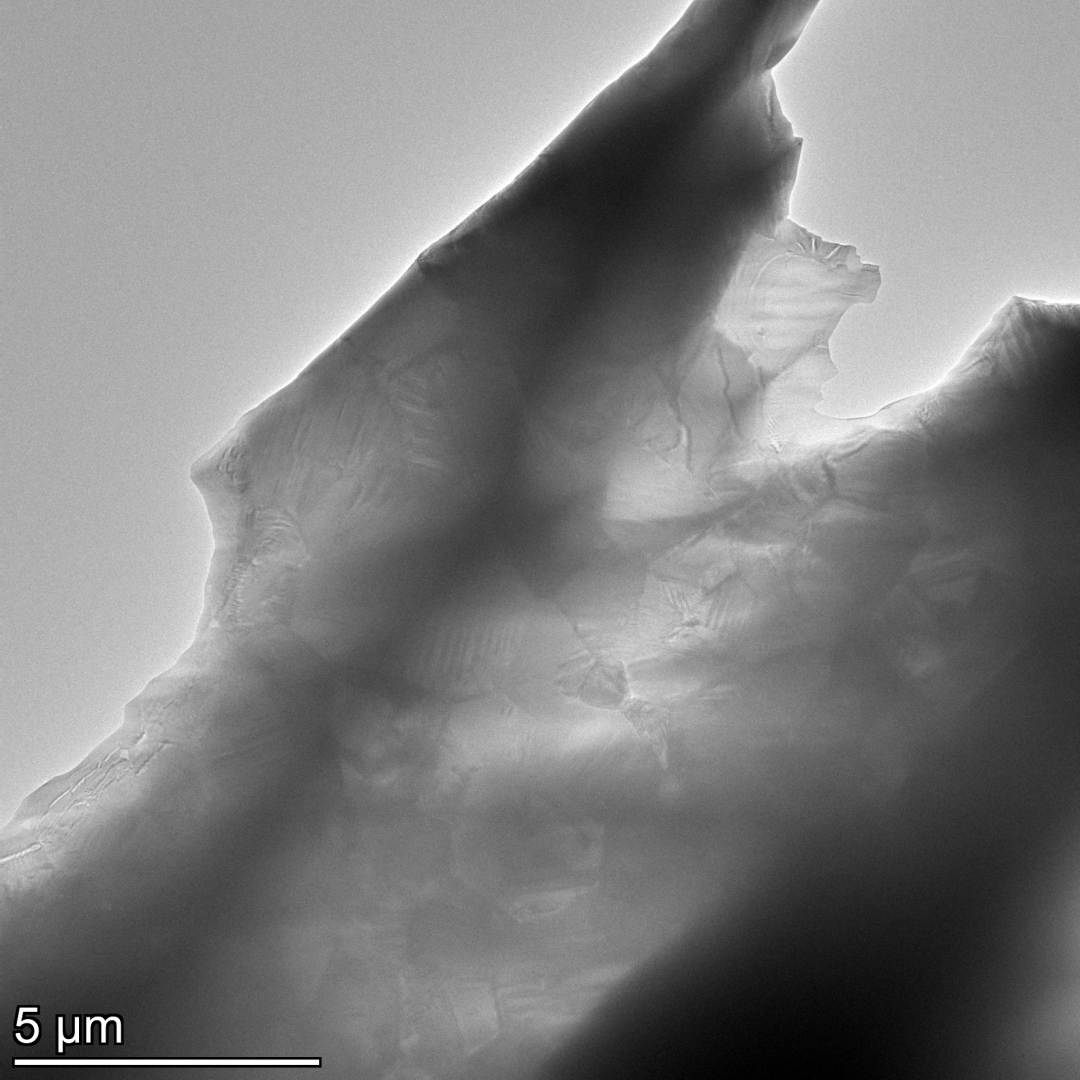

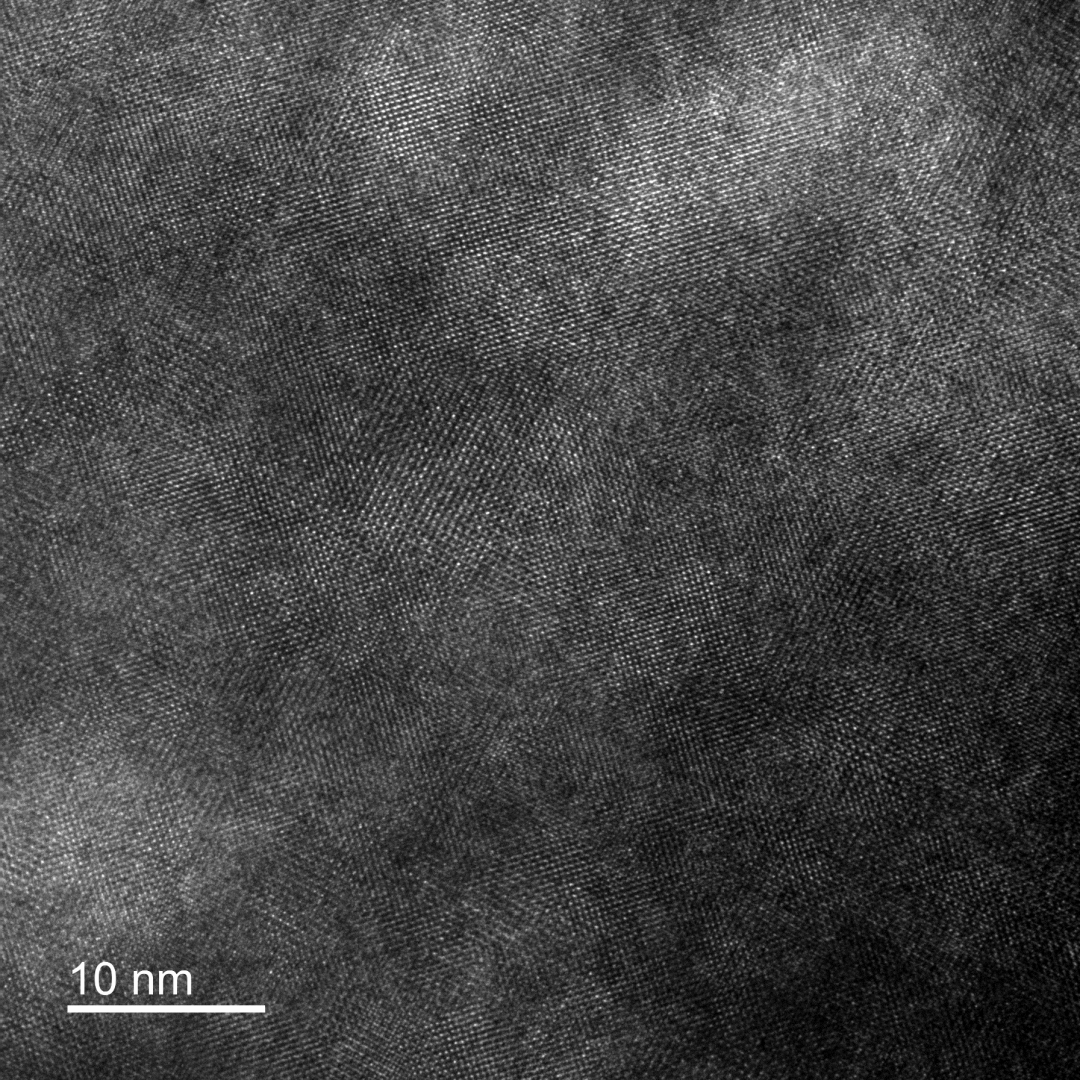

KNN陶瓷

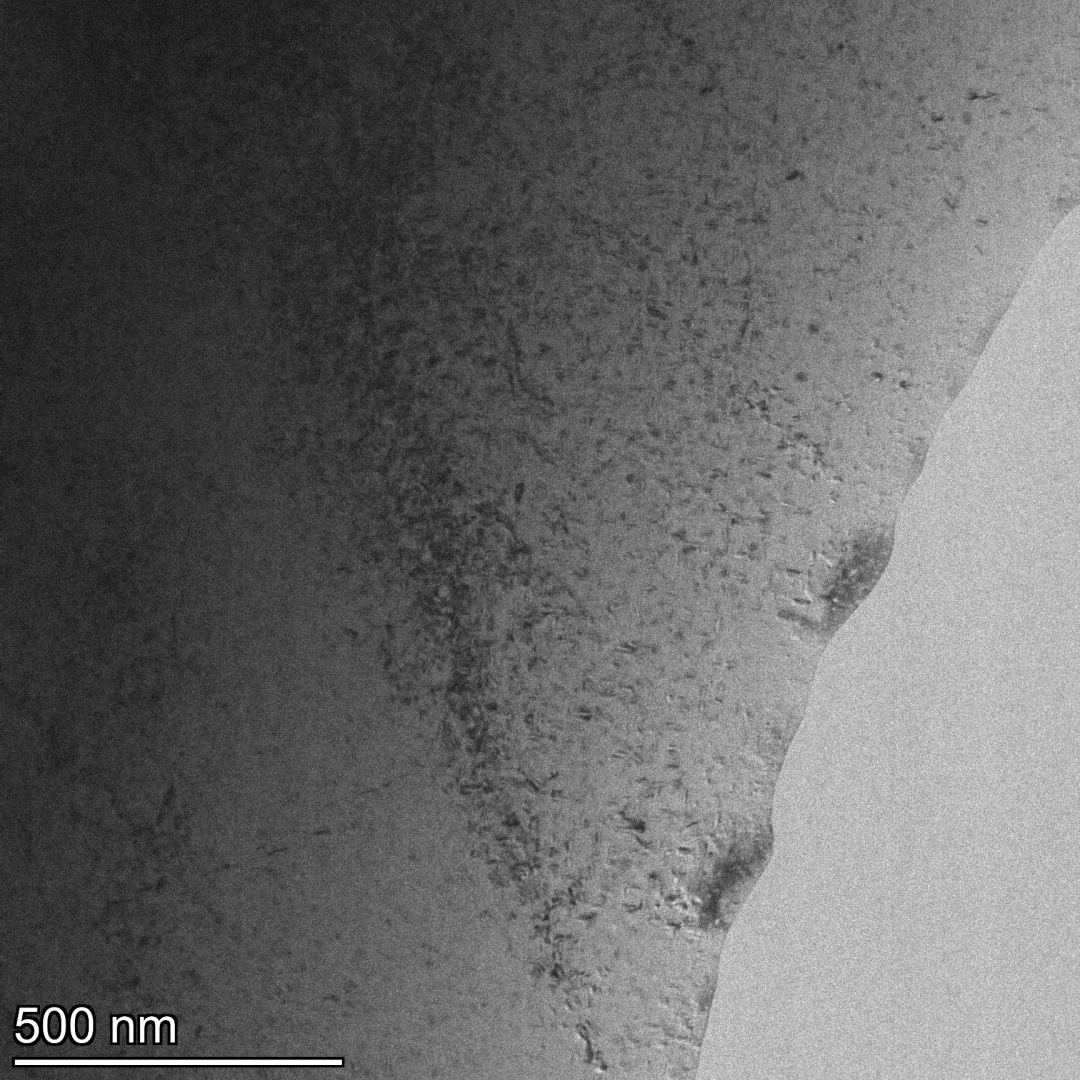

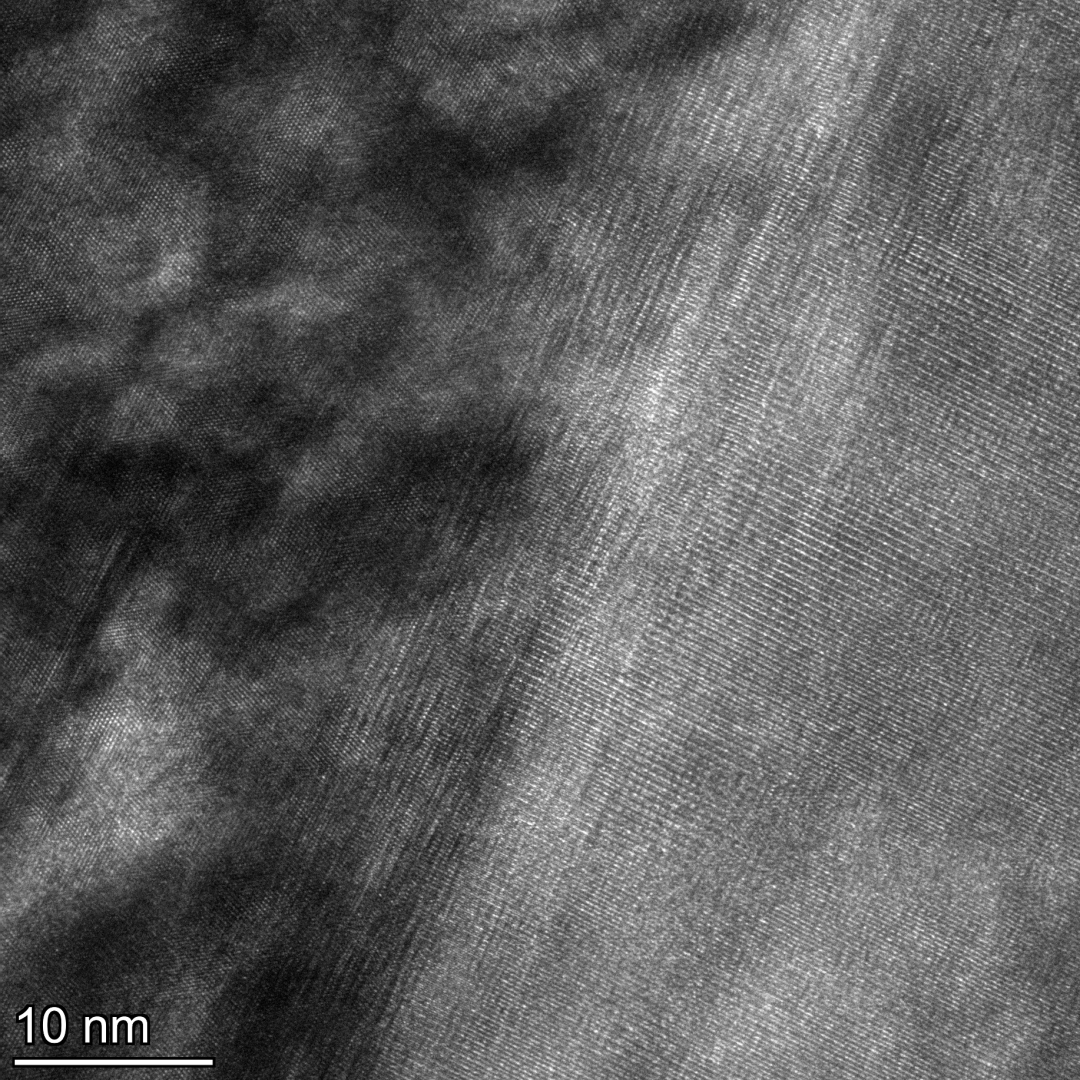

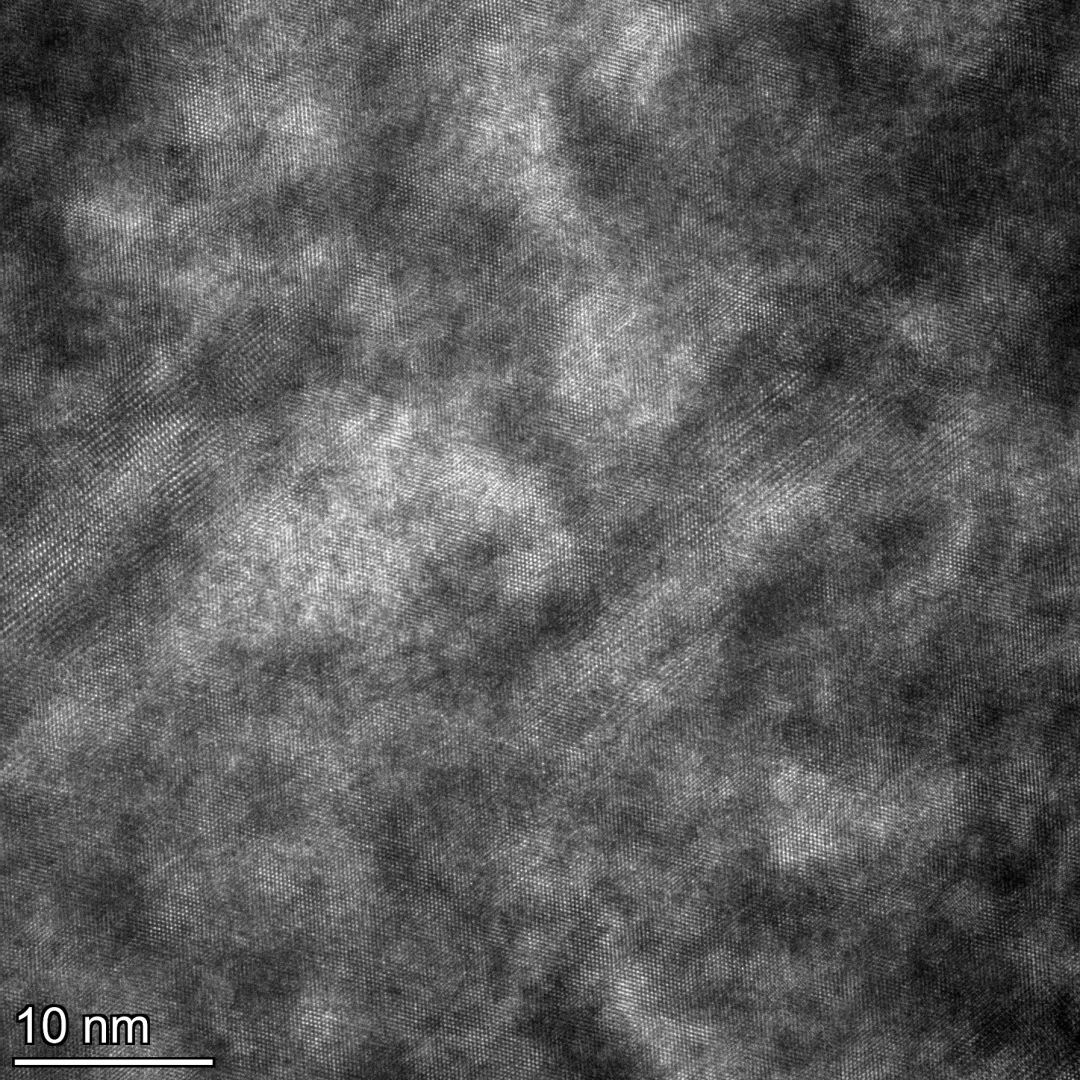

镍基高温合金

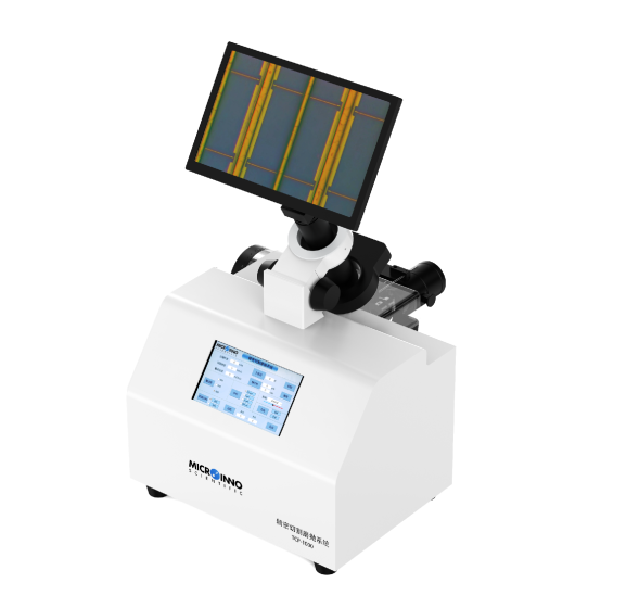

➤精密切割磨抛系统

MicroInno TCP-1000

迈科英诺型号TCP-1000精密切割磨抛系统专门针对OM/SEM/EBSD/TEM等设备小样品精密制样需求开发，系统设计小巧，通过配备不同的样品钻取头/切割头/磨抛头分别实现圆柱样品制备/样品切割/精密研磨抛光功能，且样品定位及制样过程均可利用配备的CCD实现实时可视化，精准控制制样过程及终点判定，大大提升制样的重复性及可靠性。

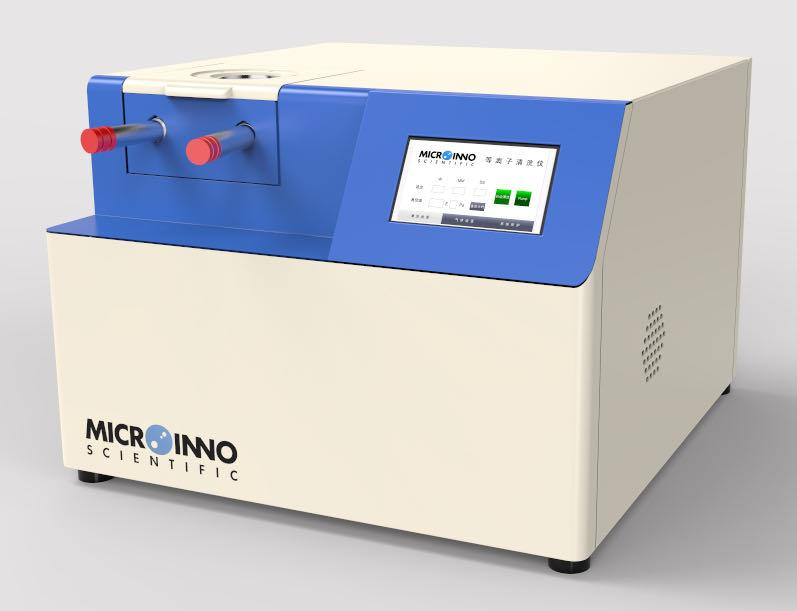

➤多功能等离子清洗仪

MicroInno MIPC1000

产品介绍

迈科英诺MIPC1000多功能等离子清洗仪，专门针对SEM/TEM等各类表面/微观分析设备开发，能够有效去除样品/样品杆表面污染物，防止碳沉积带来图像分辨率降低及对样品微区成分分析造成误判，同时可改善样品表面亲水性。
