知识科普|一文读懂桌面型扫描电镜

　　一、技术概述与发展背景


　　扫描电子显微镜自20世纪60年代商业化以来，已成为材料科学、生命科学、半导体工业等领域的表征工具。传统落地式扫描电镜以其高分辨率、大景深和强大的分析能力著称，但其体积庞大、成本高昂、操作复杂且对使用环境要求严格的特点，限制了其在教学、快速检测和中小企业中的普及。

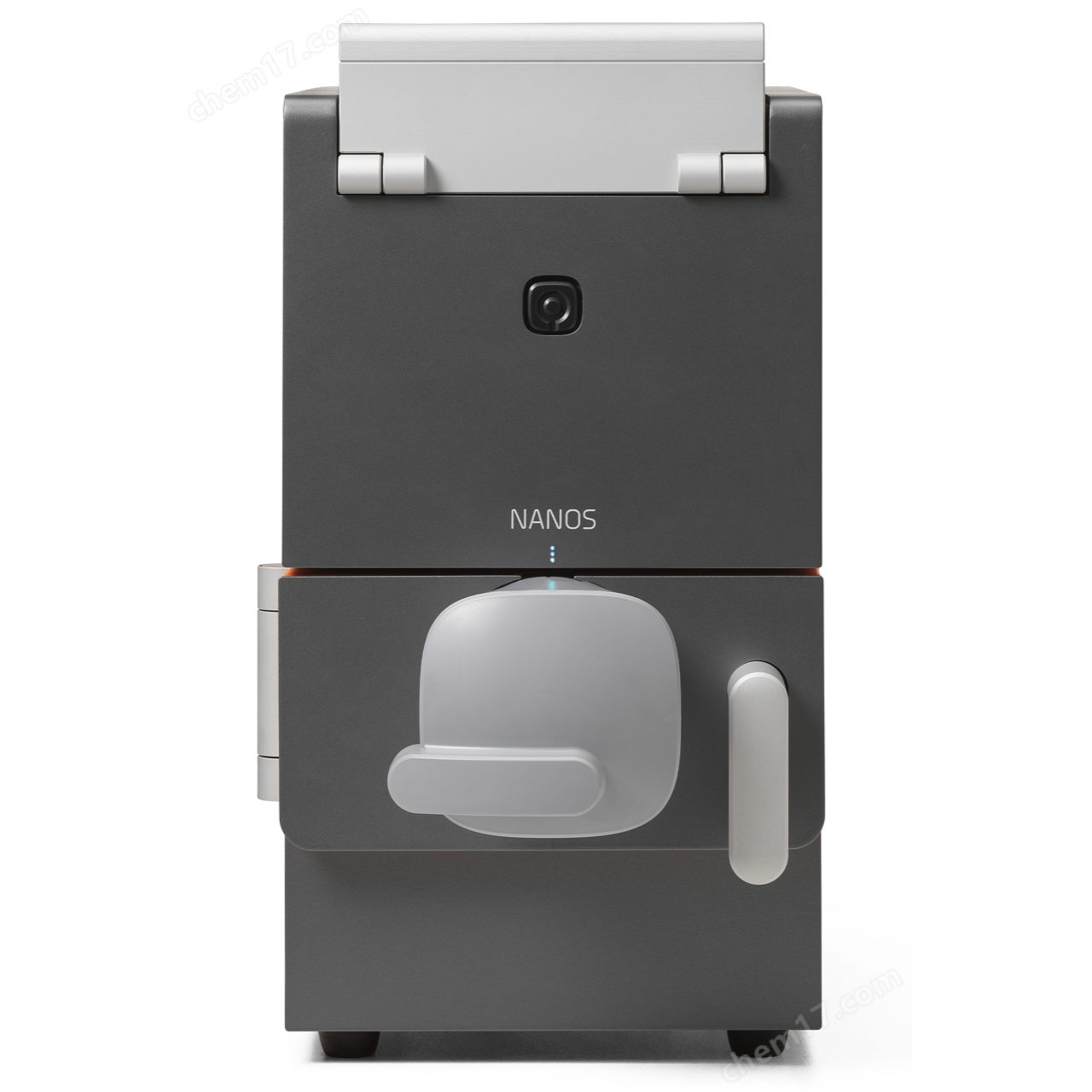

　　桌面型扫描电镜正是为应对这些局限性而发展起来的技术革新产物。自21世纪初逐步商业化以来，该技术通过系统集成化、电子光学小型化和真空系统简化，成功将扫描电镜的核心功能浓缩至近似一台普通办公设备的大小。它不仅继承了传统扫描电镜的基本成像原理，更在易用性、操作成本和环境适应性方面实现了突破，使扫描电子显微技术得以走出专门实验室，进入生产线、课堂和普通研发中心，被誉为“将微观世界带到办公桌”的革命性工具。


　　二、工作原理与技术特征


　　桌面型扫描电镜的基本工作原理与传统扫描电镜保持一致，核心基于高能电子束与样品物质的相互作用。在真空环境下，由电子枪发射的电子经加速电压加速，形成高能入射电子束。该电子束经过几级电磁透镜的聚焦和扫描线圈的偏转控制，成为极细的电子探针，在样品表面进行逐点、逐行的光栅式扫描。


　　入射电子与样品原子发生一系列复杂的相互作用，激发出包含样品表面形貌、成分和晶体结构信息的多种信号，主要包括：二次电子和背散射电子。二次电子产额对样品表面形貌极为敏感，是获得高分辨率三维形貌像的主要信号；背散射电子产额则与样品原子序数密切相关，可用于区分不同化学成分的区域(成分衬度像)。这些信号被相应的探测器收集、放大并转换为电压信号，最终同步调制显示屏上对应像素点的亮度，从而构成反映样品表面特征的扫描电子图像。


　　尽管原理相同，但桌面型扫描电镜在具体实现上具有鲜明的技术特征：


　　1. 集成化与小型化电子光学系统：采用磁铁透镜或微型电磁透镜替代传统的大型电磁透镜，显著缩小了镜筒尺寸。电子光路设计更为紧凑，通常采用直列式或一定角度的弯曲光路，在保证基本性能的同时极大减小了设备占地面积。


　　2. 低真空与环境真空模式：许多桌面型扫描电镜配备了差动抽气系统，允许在低真空甚至环境压力(经特殊设计)下直接观察不导电或含水样品，无需复杂的喷金或镀碳预处理。这得益于新型气体二次电子探测器的应用，它能利用腔室内残留的气体分子放大二次电子信号。


　　3. 简化且自动化的真空系统：通常采用无油干泵(如隔膜泵、涡旋泵)组合，取代了传统电镜所需的扩散泵或涡轮分子泵。这不仅消除了油污染风险，还使抽真空时间从数十分钟缩短至数分钟，实现了快速启动和样品更换。


　　4. 用户友好的操作界面：一体化集成设计将电子光学、真空、电路和控制系统紧密结合。软件高度自动化与智能化，预设多种材料的优化成像参数，提供“一键式”自动对中、聚焦和像散校正功能，极大降低了对操作者专业技术背景的要求。


　　5. 简化的样品台：通常为固定式或仅限于X-Y平移及旋转，样品尺寸也相对较小(直径通常小于100mm)，牺牲了传统电镜样品台的多自由度大范围移动能力，以换取系统的简单、稳定与低成本。


　　三、性能指标与核心优势


　　桌面型扫描电镜的核心性能指标通常包括分辨率、放大倍数、加速电压和样品室尺寸。


　　分辨率是衡量其成像清晰度的关键指标，目前主流桌面型扫描电镜在最佳条件下的二次电子图像分辨率可达10纳米至30纳米水平，部分型号可达5纳米以下。虽然这与传统高分辨扫描电镜的亚纳米分辨率尚有差距，但已足以满足绝大多数常规微观形貌观察的需求。


　　放大倍数范围通常在10倍至10万倍或更高，实现了从宏观到微观的连续观察。加速电压范围多在1 kV至30 kV之间可调，低电压模式有利于观察对电子束敏感的非导电样品或表面超薄结构，减少充电效应和损伤。


　　桌面型扫描电镜的核心优势集中体现在便捷性、经济性和易用性三个方面。


　　操作便捷性：设备无需专门的镜体冷却水系统、复杂的接地或防震台，对安装环境要求低，普通实验室甚至办公室环境即可部署。从开机到获得图像通常只需几分钟，样品制备简单，尤其低真空模式允许直接观察原始状态样品，极大提升了工作效率。


　　购置与运行经济性：其购置成本通常仅为传统落地式扫描电镜的1/3至1/2。运行维护成本显著降低，功耗低，无需消耗液氮(为传统EDS探测器冷却所用，部分桌面型号采用帕尔贴冷却)，日常维护简单。


　　用户友好性：高度自动化的操作流程和直观的触控界面使得经过短期培训的非专业人员也能独立操作，快速获得有价值的结果，有效促进了扫描电镜技术在跨学科团队和教学实践中的普及。


　　四、主要应用场景


　　凭借其独特优势，桌面型扫描电镜已在众多领域找到了广泛的应用空间：


　　教育与培训领域：作为高等院校和职业院校材料、生物、地质、电子等专业教学的理想工具，使学生能够亲手操作，直观理解微观结构，弥补了传统大型设备教学演示的不足。


　　工业质量控制与失效分析：在电子制造、金属加工、陶瓷生产、珠宝鉴定、制药等行业的生产线上或质检实验室，用于快速检测产品表面缺陷(如划痕、污染、焊接质量)、涂层均匀性、材料断口形貌分析以及生产过程中问题的实时诊断。


　　科学研究与产品研发：在高校基础研究实验室、企业研发中心，用于新材料(如纳米材料、复合材料)、新产品的初步表征，辅助配方研发、工艺优化。其快速反馈能力显著加速了研发迭代周期。


　　法医与证据科学：用于检查纤维、毛发、弹道痕迹、笔迹墨迹、文件真伪等物证的微观特征，提供重要的法庭科学证据。


　　生物与生命科学：在低真空模式下，可直接观察昆虫、植物组织、骨骼、牙齿、微生物以及部分含水生物样品，无需复杂的脱水、干燥和镀膜处理，更好地保持样品原始形貌。
